CADDOCK Electronics (www.caddock.com) – производитель высоконадежных и высококачественных прецизионных резисторов и резисторных сборок. Для их изготовления используются уникальные материалы и технологии производства, реализующие высокую рассеиваемую мощность и стабильность функционирования даже в жестких условиях окружающей среды.
В перечень выпускаемой CADDOCK Electronics продукции входят:
• Мощные резисторы с возможностью установки на радиатор;
• Мощные резисторы с осевыми и радиальными выводами;
• Токочувствительные резисторы с малым сопротивлением;
• Резисторы для поверхностного монтажа для стандартных и гибридных применений;
• Высокотемпературные резисторы (до +275°С);
• Высоковольтные прецизионные резисторы, в том числе с низким температурным коэффициентом;
• Делители напряжения с входным напряжением до 20кВ;
• Прецизионные и ультрапрецизионные дискретные резисторы;
• Прецизионные и ультрапрецизионные резисторные сборки;
• Резисторные сборки для сопряжения с телефонной линией.
Применения резисторов CADDOCK:
• Прецизионные цепи измерения тока;
• Высокоскоростные устройства (высококачественные мощные усилители);
• Скоростные системы передачи данных;
• Высоковольтное оборудование;
• Источники питания на лампах бегущей волны;
• Рентгеновская аппаратура.
МОЩНЫЕ ПЛЁНОЧНЫ Е РЕЗИСТОРЫ С ВОЗМОЖНОСТЬЮ УСТАНОВКИ НА РАДИАТОР СЕРИИ MP
Серия мощных резисторов с возможностью установки на радиатор включает в свой состав следующие компоненты: MP915, MP916, MP925, MP930, MP9100, MP2060, MP820, MP821, MP825, MP850, MP725, MP312 и MP330.

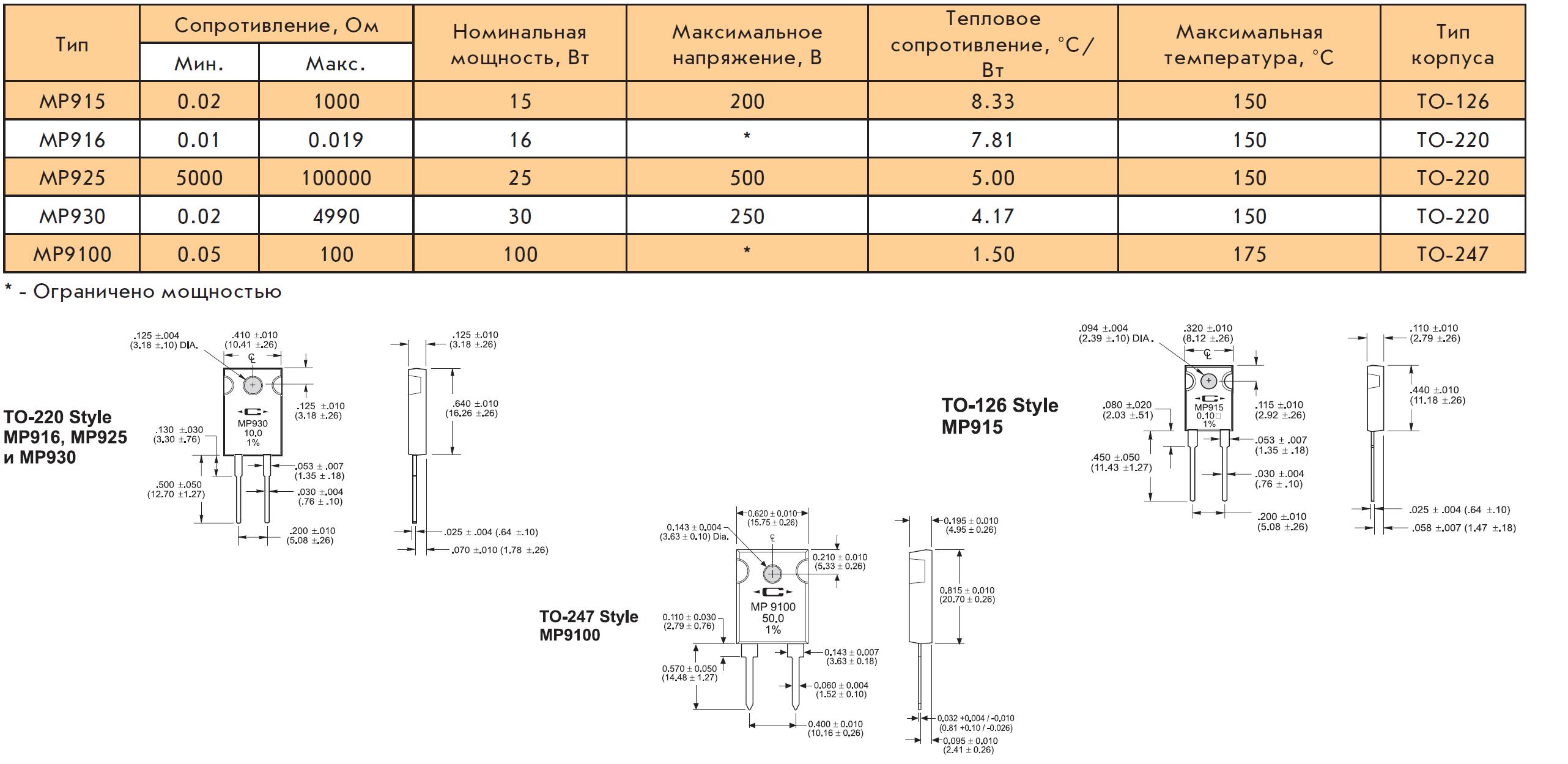

Резисторы MP915, MP916, MP925, MP930, MP9100
Данные резисторы отличаются наличием керамической площадки для лучшего теплоотвода.

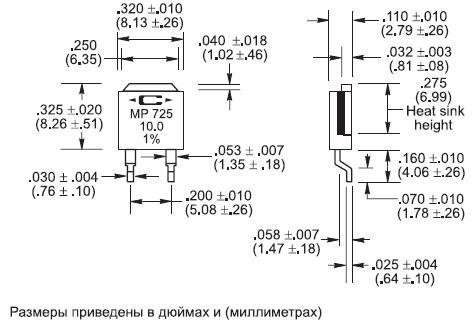

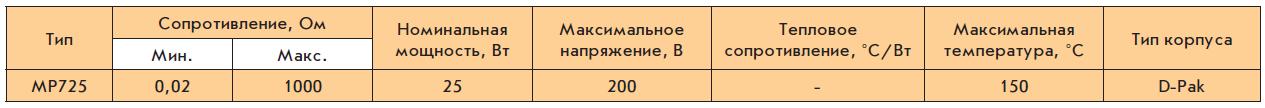

Резисторы MP725
Основные характеристики резисторов MP725:
• Использование корпуса для поверхностного монтажа D-Pak;
• Сопротивление компонента 0,02Ом для токочувствительных применений;
• Мощность до 25Вт при температуре корпуса +25°C;
• Резистивный элемент электрически изолирован от встроенной металлической контактной площадки;
• Корпус для поверхностного монтажа.

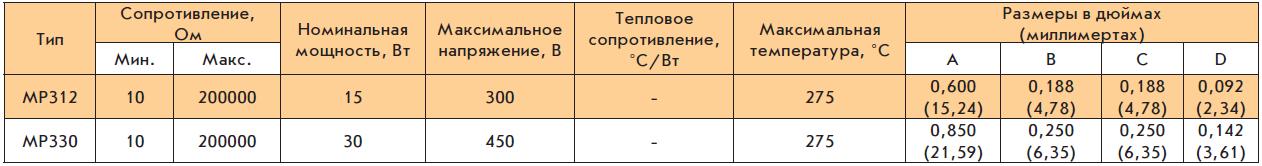

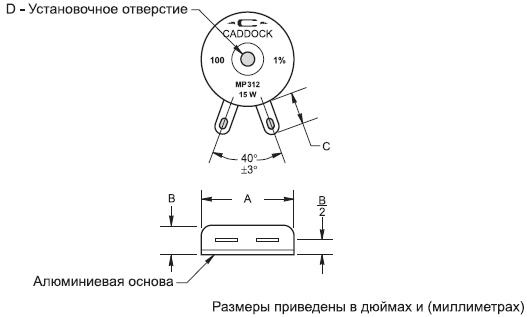

Резисторы MP312 и MP330
Основные характеристики резисторов MP312 и MP330:
• Использование корпусов двух размеров для резисторов, рассчитанных на мощность 15 и 30Вт соответственно;
• Рабочие температуры до +275°C;
• Для использования резисторов в жёстких условиях окружающей среды применяется герметичный корпус, в котором резисторный элемент фиксируется при помощи кремнийорганической массы;
• Монтируются на печатную плату при помощи винтового соединения.
МОЩНЫЕ РЕЗИСТОРЫ С ОСЕВЫМИ И РАДИАЛЬНЫМИ ВЫВОДАМИ

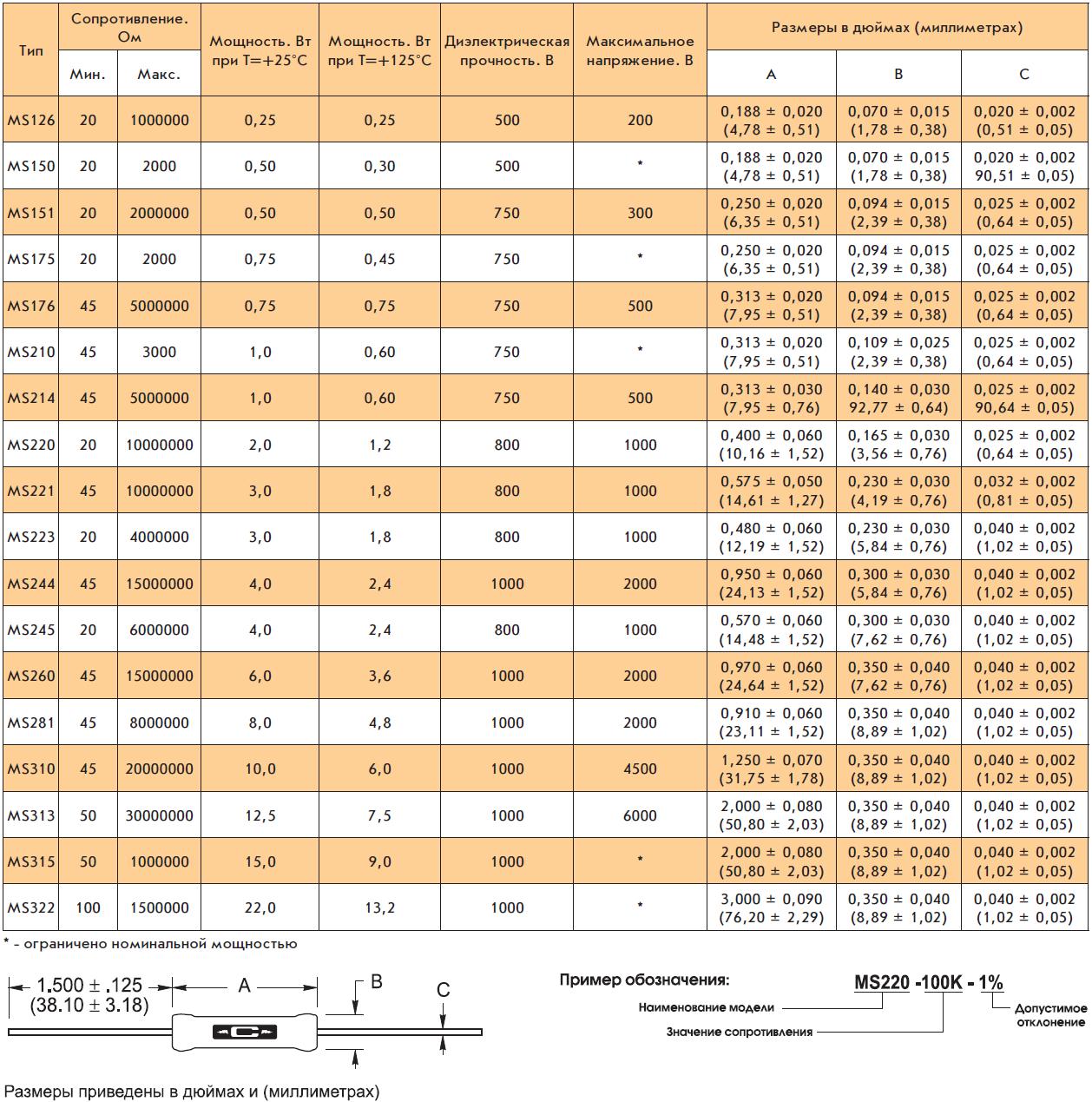

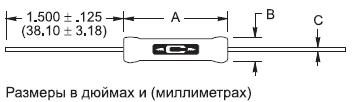

Резисторы серии MS
Использование пленочных резисторов MS серии способствует упрощению проектирования схем, уменьшению стоимости и сложности разрабатываемых устройств.
Основные характеристики резисторов MS:
• Долговременная стабильность;
• Максимальная температура функционирования +275°С.

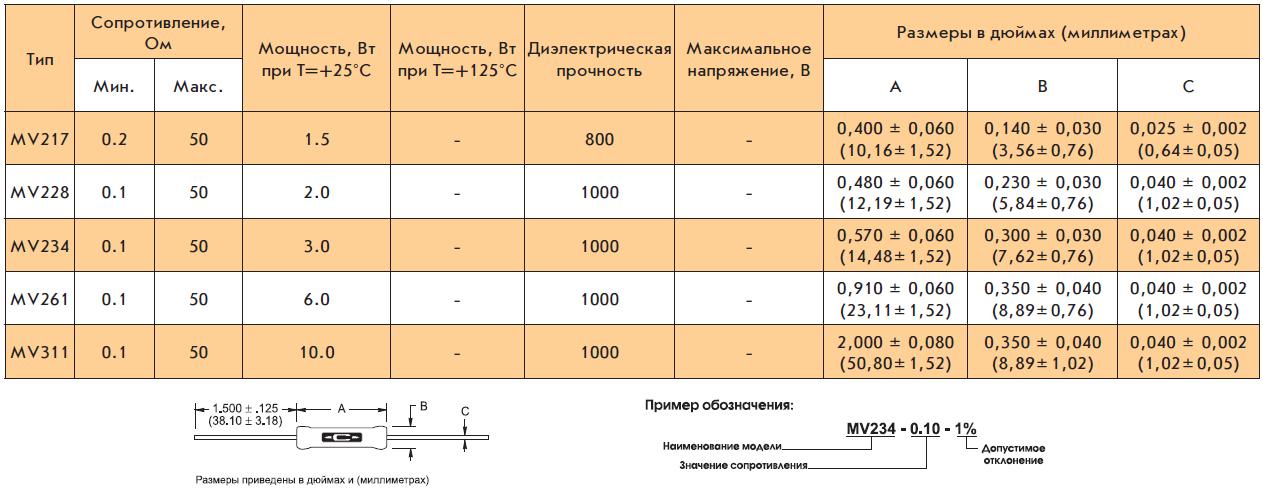

Резисторы серии MV
Серия MV является эксклюзивной безиндуктивной разработкой, содержит низкоомные пленочные резисторы с пятью номинальными мощностями и предназначена для использования в высокоскоростных устройствах, включая высококачественные мощные усилители, скоростные системы передачи данных, токочувствительные цепи и т.д. Максимальная температура функционирования резисторов данной серии +275°C.
Резисторы серии MK
Резисторы серий MK132 и MK120 являются прецизионными резисторами с радиальными выводами. Компоненты данной серии выпускаются в трех миниатюрных прямоугольных корпусах и охватывают весь диапазон значений сопротивлений от 1Ом до 5МОм.
Основные характеристики резисторов серии MK:
• Стандартная погрешность сопротивления ±1%;
• Диапазон рабочих температур от -55 до +175°C;
• Высокая стабильность функционирования;
• Изменение номинала резистора: 0,1% при наработке 1000 часов.
ТОКОЧУВСТВИТЕЛЬНЫЕ РЕЗИСТОРЫ С МАЛЫМ СОПРОТИВЛЕНИЕМ

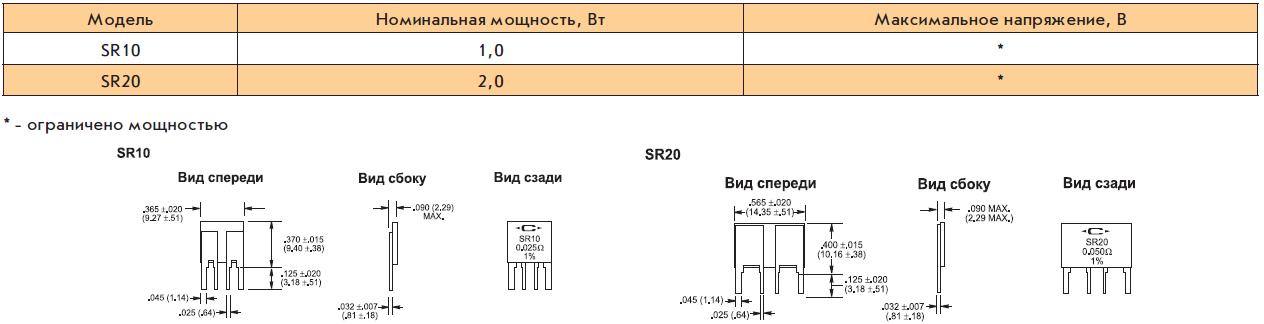

Прецизионные резисторы серии SR
Серия SR резисторов идеально подходит для применения в устройствах контроля, где необходимо определить малейшее изменение тока.
Основные характеристики резисторов серии SR:
• Выпускаются компоненты с номинальным сопротивлением 8мОм;
• Компактное посадочное место;
• Выводы резистора сконструированы для использования четырех-проводного соединения при монтаже компонента на плату.

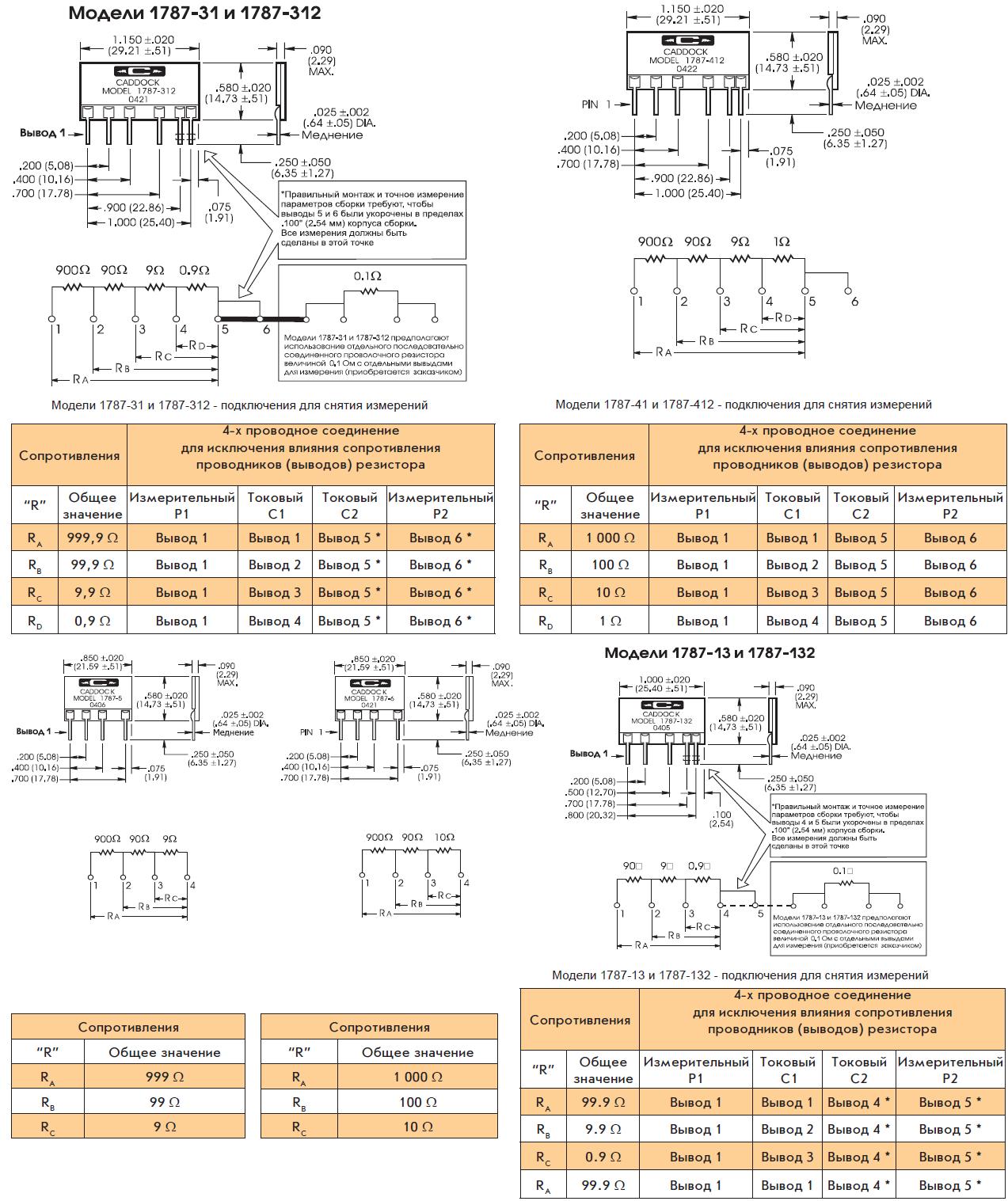

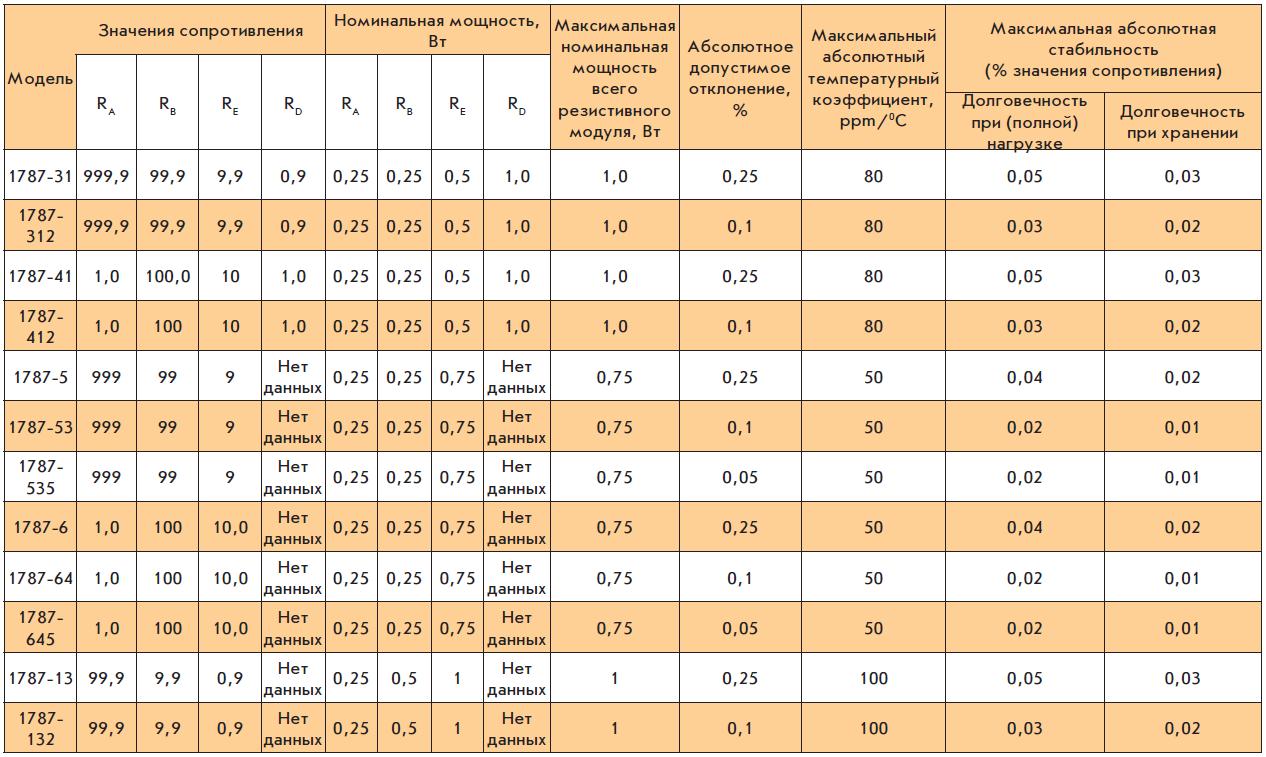

Прецизионные резисторные сборки серии 1787
Прецизионные токочувствительные резисторные сборки 1787 предназначены для применения в точных цепях измерения тока, например, в лабораторных цифровых устройствах.
Основные характеристики резисторных сборок серии 1787:
• Монолитная конструкция и стандартизированный шаг выводов упрощают монтаж;
• 12 стандартных моделей для широкого диапазона измерительных устройств.
РЕЗИСТОРЫ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА В СТАНДАРТНЫХ И ГИБРИДНЫХ ПРИМЕНЕНИЯХ
Резисторы для поверхностного монтажа для стандартных и гибридных применений входят в состав четырех серий компонентов: CHR, CC, CD и MP725. Cерия CHR включает в себя высокоомные чип резисторы, предназначенные для использования в цепях обнаружения и усиления сигналов с малыми амплитудами. Информацию о серии MP725 смотрите в разделе пленочные резисторы (стр. ХХХ).
Основные характеристики резисторов для поверхностного монтажа CADDOCK Electronics:
• Погрешность сопротивления резистора ±0.25%;
• Оптимизированные для конкретных применений погрешность и температурный коэффициент;
• Высокие значения рабочих напряжений.

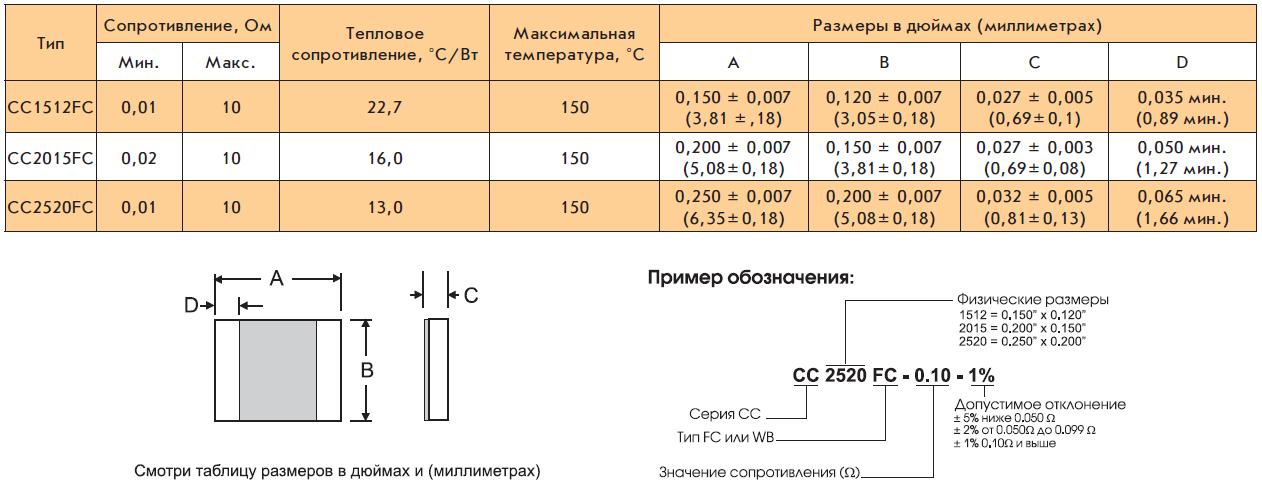

Резисторы серии СС
Серия СС состоит из низкоомных прецизионных чип-резисторов, идеально подходящих для использования в регуляторах скорости вращения мотора, в переключаемых источниках питания и т.д.

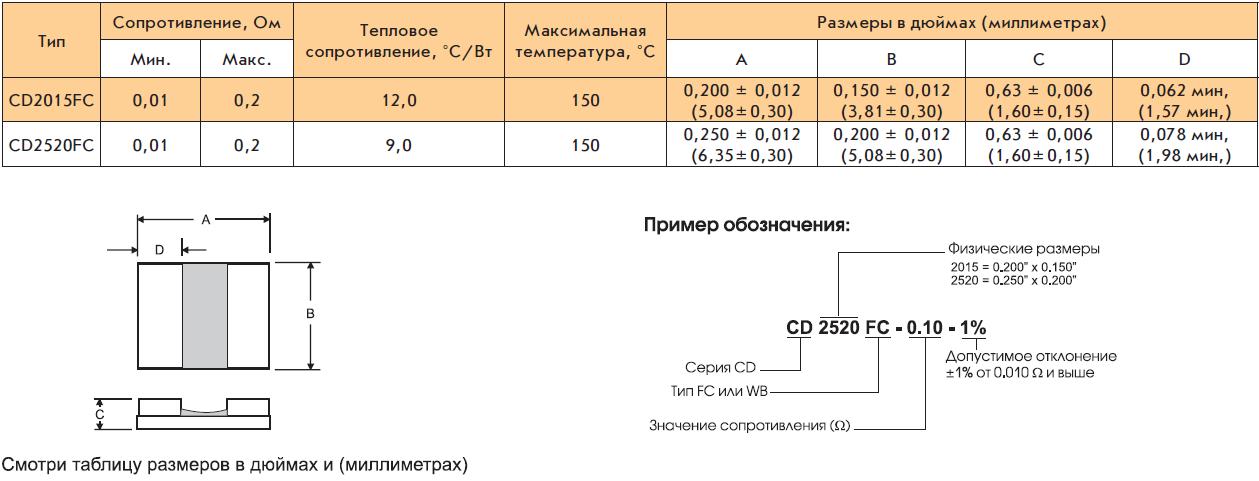

Резисторы серии СD
Резисторы серии CD используют специальную технологию изготовления чип-компонента для получения сопротивления 0.010Ом. Компоненты предназначены для стандартных и гибридных применений.

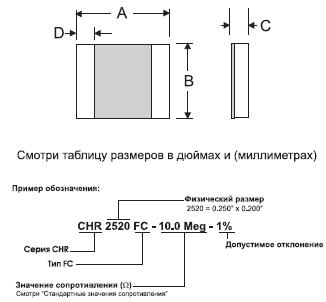

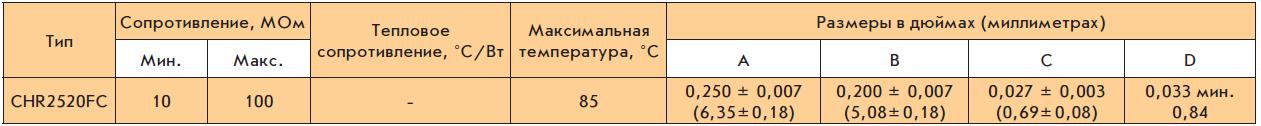

Резисторы серии СHR
Серия СHR состоит из высокоомных прецизионных чип-резисторов, разработана инженерами CADDOCK Electronics для использования в схемах регистрации сигнала чрезвычайно низкого уровня, схемах усиления.
Применение резисторов серии СHR:
• Схемы усиления сигнала фотодиода;
• Фотоумножители;
• Схемы обнаружения ионизации и т. д.
ВЫСОКОТЕМПЕРАТУРНЫЕ РЕЗИСТОРЫ (до +275°С)

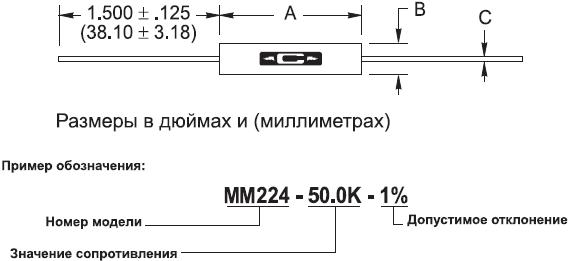

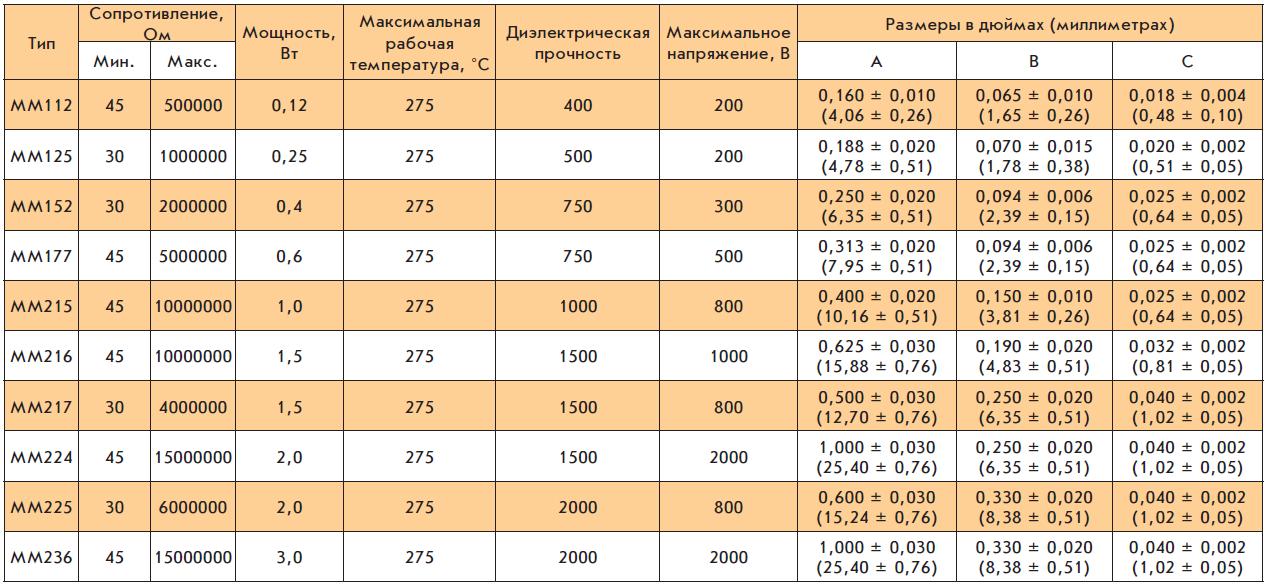

Резисторы серии MM
Высокотемпературные прецизионные пленочные резисторы серии MM CADDOCK Electronics предназначены для аэрокосмического, военного и промышленного применений. Резисторы данных серий изготавливаются при использовании проверенной технологии Micronox. Компоненты идеально подходят для применений, где необходима долговременная стабильность характеристик и точность сопротивления порядка 0,1%.
ВЫСОКОВОЛЬТНЫЕ ПРЕЦИЗИОННЫЕ РЕЗИСТОРЫ,
в том числе с низким температурным коэффициентом
К данному классу компонентов относятся серии резисторов и резисторных сборок TG, USG, MG, MX.

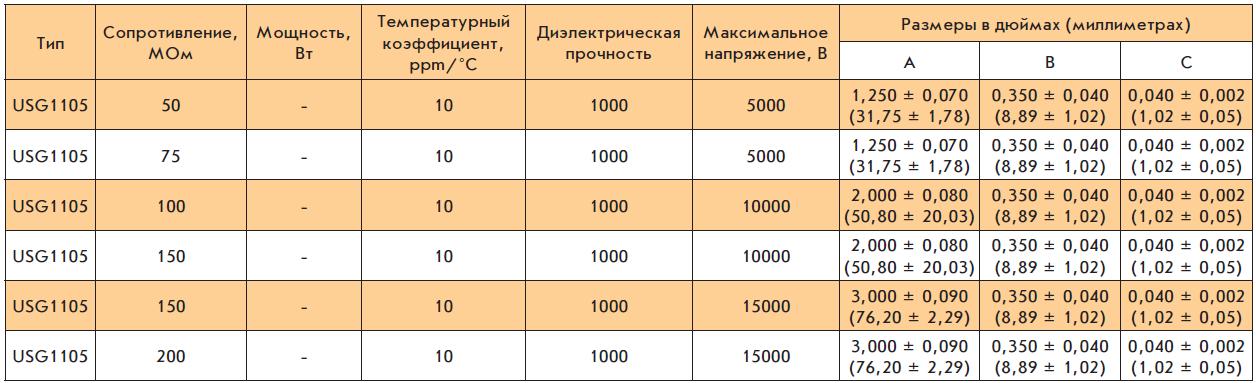

Сверхстабильные резисторы серии USG
Прецизионные сверхстабильные высоковольтные резисторы USG серии предназначены для использования в высоковольтном оборудовании. Компоненты выпускаются в трех корпусах, отличающихся размерами в зависимости от рабочего напряжения (5кВ, 10кВ и 15кВ).
Основные характеристики резисторов серии USG:
• Температурный коэффициент 10 ppm/°C при рабочих температурах от-40 до +85°C;
• Погрешность сопротивления 0,1%.

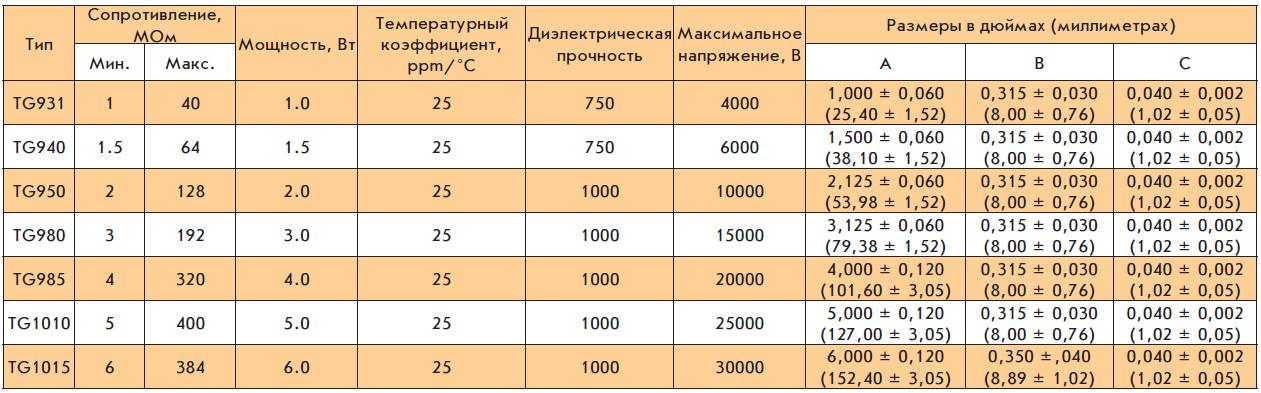

Прецизионные высоковольтные резисторы серии TG
В производстве прецизионных высоковольтных резисторов серии TG с низким температурным коэффициентом используется проверенная технология изготовления “Tetrinox” для получения уникальной комбинации низкого температурного коэффициента и стабильных рабочих характеристик на высоком рабочем напряжении. Область применения: источники питания на лампах бегущей волны, электронные микроскопы, рентгеновские устройства, мониторы с электронно-лучевой трубкой и т.д.
Основные характеристики резисторов серии TG:
• Погрешность сопротивления от 1,0 до 0,1%;
• Диапазон сопротивлений от 1 до 1000МОм;
• Максимальная температура функционирования +225°C.

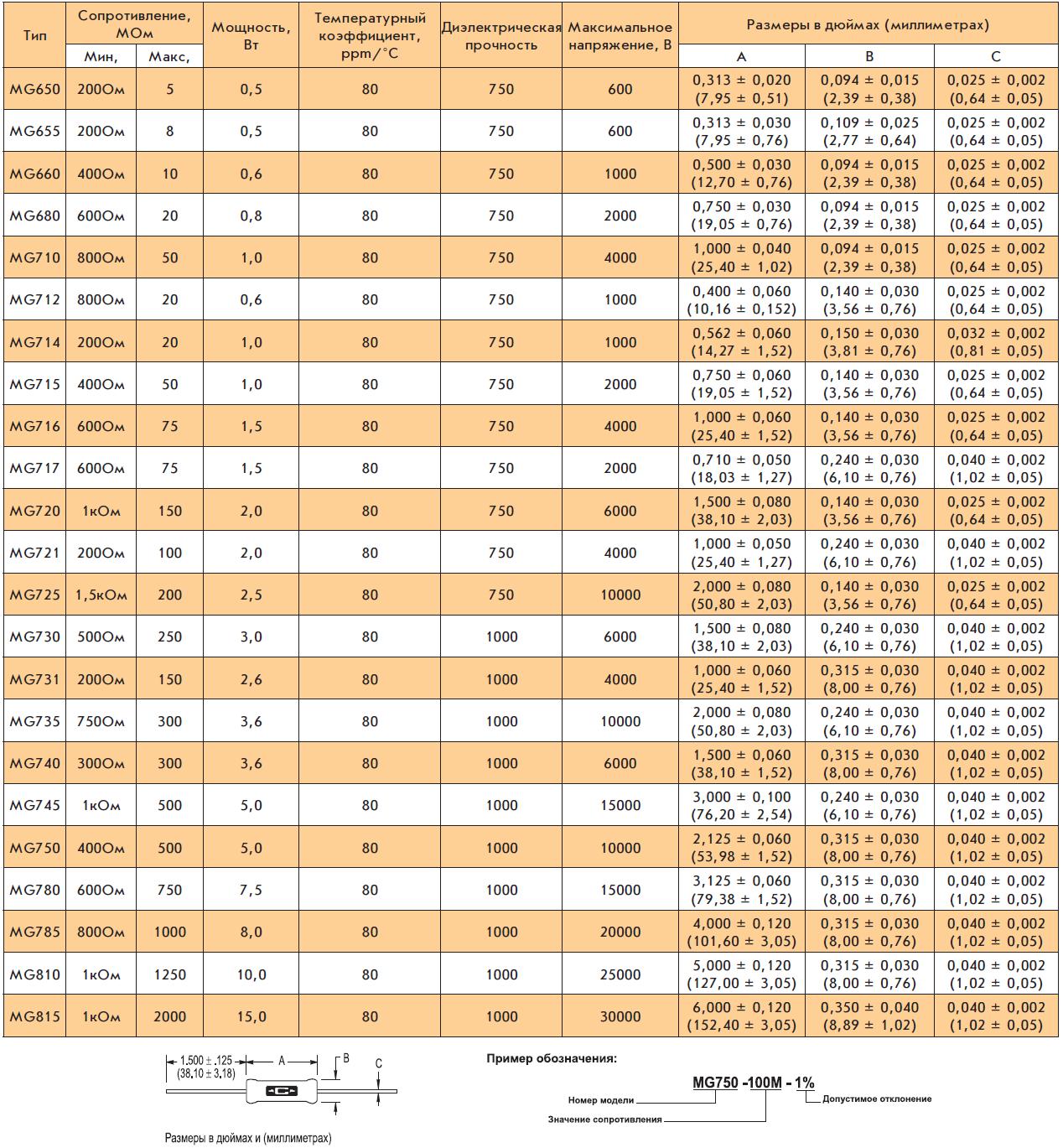

Высоковольтные резисторы серии MG
Высоковольтные точные резисторы MG серии предназначены для использования в рентгеновской аппаратуре, устройствах на лампах бегущей волны, медицинском оборудовании.
Основные характеристики резисторов серии MG:
• Значения сопротивлений до 10000МОм;
• Максимальное значение рабочего напряжения 49кВ;
• Погрешность сопротивления от 1,0 до 0,1%;
• Температурный коэффициент 80ppm/°C.

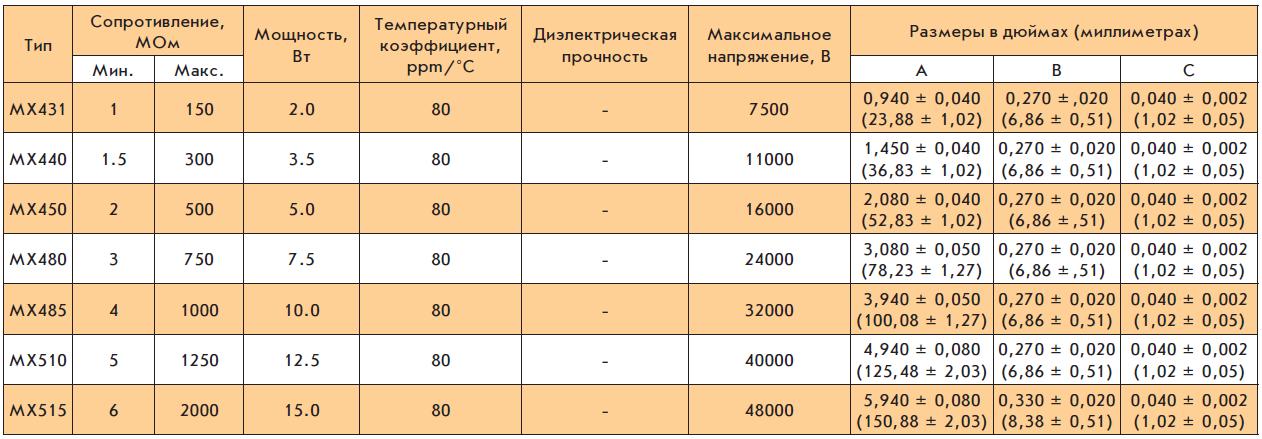

Высоковольтные резисторы серии MX
Высоковольтные точные резисторы MX серии используются для решения стандартных задач в обычных условиях окружающей среды.
Основные характеристики резисторов серии MX:
• Эффективное соотношение цена/качество;
• Серия включает в себя семь моделей с рабочими напряжениями от 7,5 до 48кВ;
• Температурный коэффициент 80 ppm/°C при рабочих температурах от 0 до +70°C;
• Погрешность сопротивления от 1,0 до 0,1%;
• Безиндуктивное исполнение.
ДЕЛИТЕЛИ НАПРЯЖЕНИЯ С ВХОДНЫМ НАПРЯЖЕНИЕМ ДО 20кВ

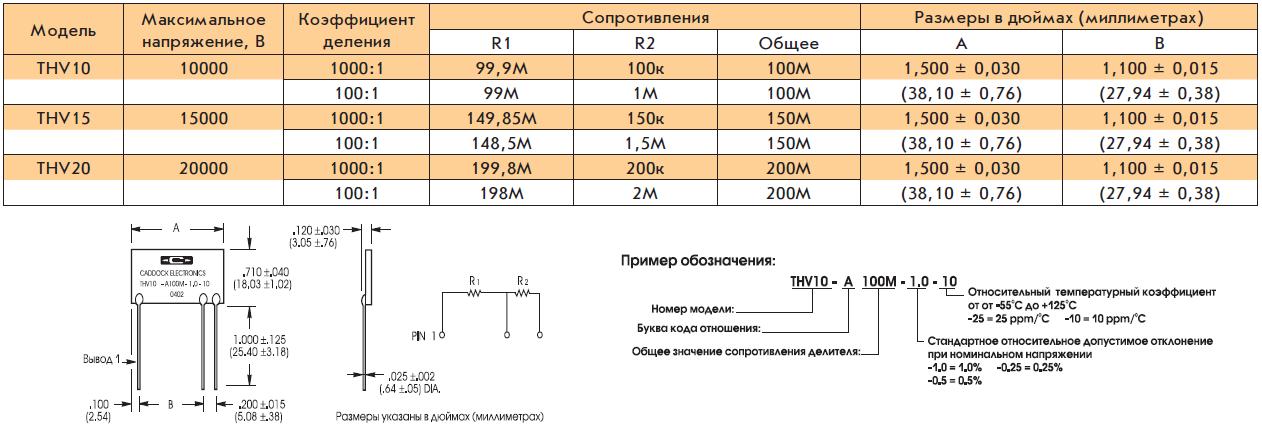

Прецизионные резисторные сборки серии THV
Высоковольтные точные резисторные сборки THV серии применяются во многих современных устройствах, таких как радиолокационные устройства, рентгеновская аппаратура, источники питания на лампах бегущей волны и т.д.
Основные характеристики резисторых сборок THV:
• Номинальные значения температурного коэффициента 10 ppm/°C или 25 ppm/°C при рабочих температурах от -55 до +125°C;
• Номинальные значения погрешностей сопротивления ±0.25%, ±0.5% или ±1.0%;
• Номинальные значения рабочих напряжений 10, 15 или 20кВ постоянного тока;
• Коэффициент деления 1000:1 или 100:1.

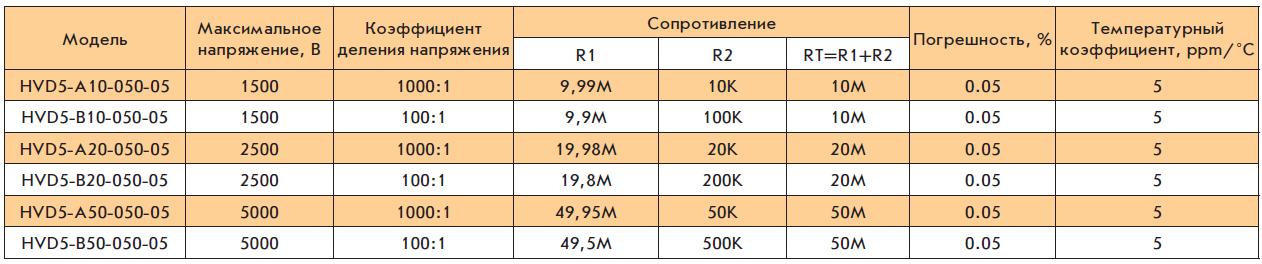

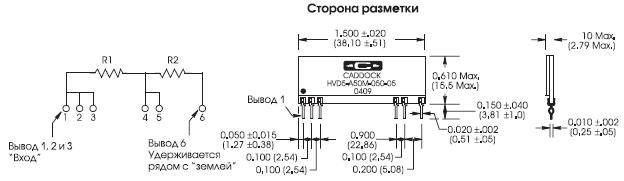

Ультрапрецизионные делители напряжения серии HVD
Ультрапрецизионные делители напряжения серии HVD CADDOCK Electronics идеально подходят для применения в высококачественных медицинских приборах и лабораторном оборудовании.
Основные характеристики ультрапрецизионных делителей напряжения серии HVD:
• Диапазон рабочих напряжений от 1500 до 5000В;
• Погрешность 0,05%;
• Температурный коэффициент 5ppm/°C.

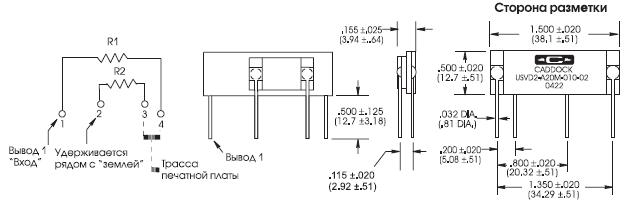

Ультрапрецизионные делители напряжения серии USVD
Ультрапрецизионные делители напряжения серии USVD, производимые на современных высокотехнологичных производственных мощностях компании CADDOCK Electronics, рассчитаны на рабочие напряжения от 450 до 2000В постоянного тока. Делители напряжения этой серии получаются с коэффициентами деления 100:1 и 1000:1 в результате объединения в одном корпусе двух ультрапрецизионных резисторов USF серии, погрешность при этом близка к 0,01%.

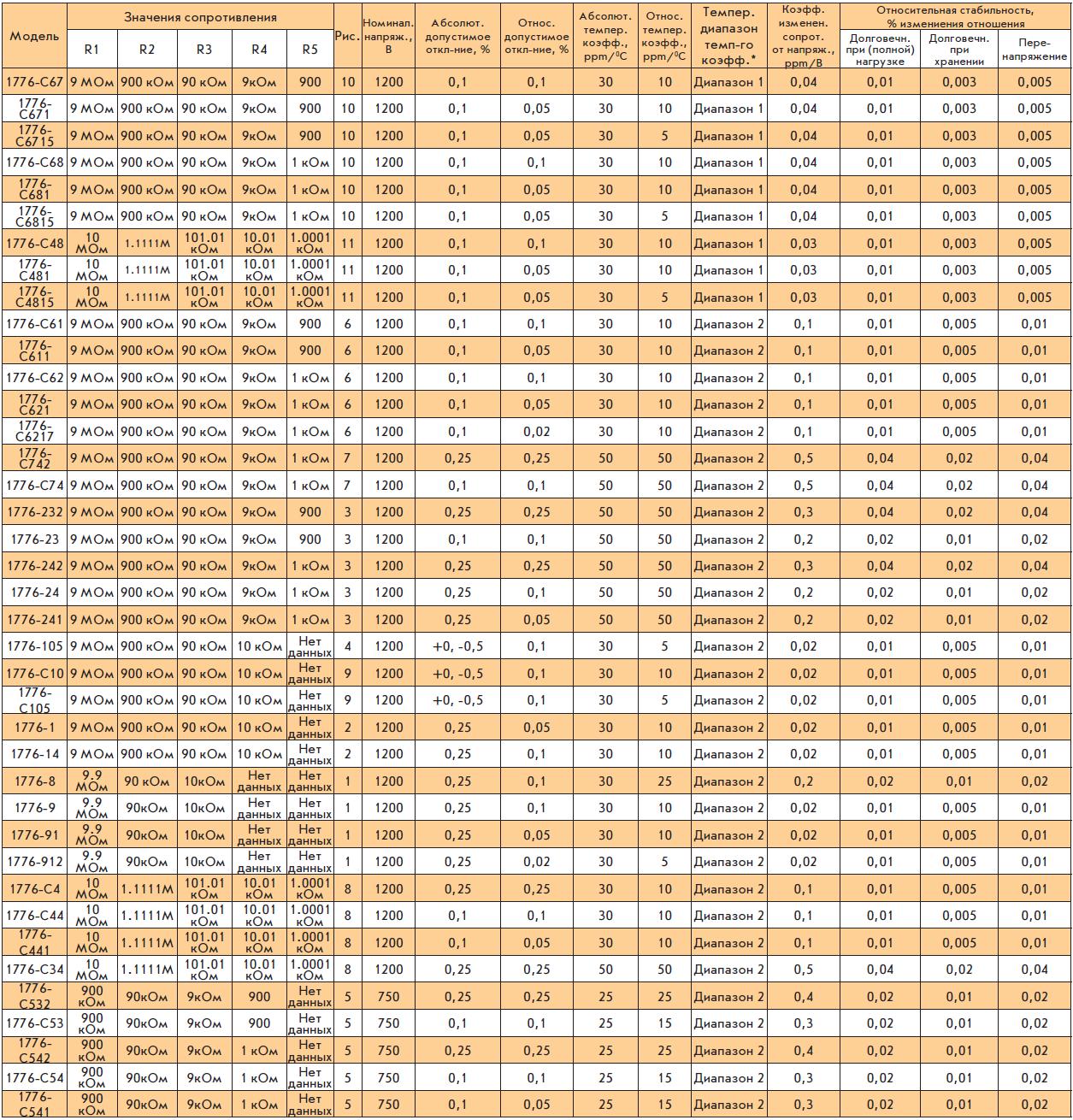

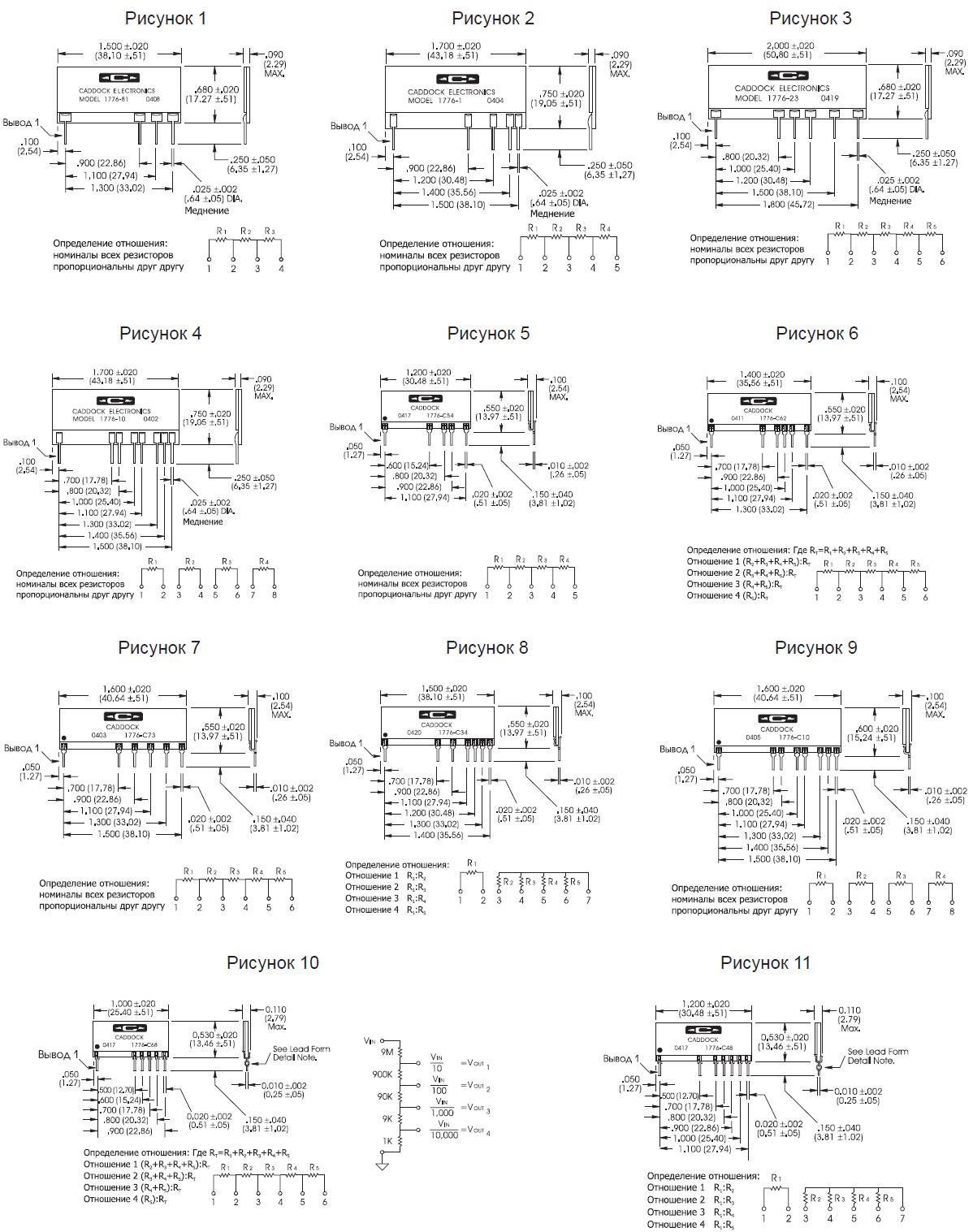

Делители напряжения с входным напряжением до 1200В серии 1776
Делители напряжения с входным напряжением до 1200В серии 1776 предназначены для использования в цифровых мультиметрах и устройствах, где требуется переключение диапазонов измерения. Компоненты изготавливаются путем специальной комбинации одиночных пленочных резисторов.
Основные характеристики делителей напряжения серии 1776:
• Доступны 39 стандартных моделей;
• Диапазон значений коэффициентов деления от 10:1 до 10000:1;
• Максимальное значение рабочего напряжения 1200В.
ПРЕЦИЗИОННЫЕ И УЛЬТРАПРЕЗИЦИОННЫЕ ДИСКРЕТНЫЕ РЕЗИСТОРЫ

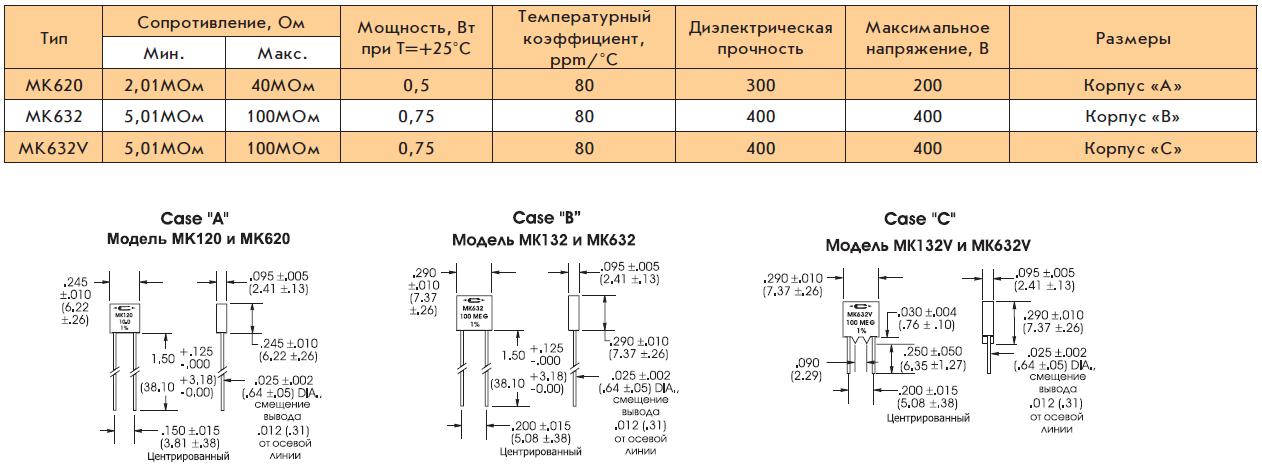

Резисторы с осевыми и радиальными выводами серии MK: MK632 и MK620
Резисторы серии MK являются прецизионными резисторами с радиальными выводами. Компоненты данной серии выпускаются в трех миниатюрных прямоугольных корпусах и охватывают весь диапазон значений сопротивлений от 2,01Ом до 100МОм.
Основные характеристики резисторов серий MK632 и MK620:
• Стандартная погрешность сопротивления ±1%;
• Диапазон рабочих температур от -55 до +175°C;
• Высокая стабильность функционирования;
• Изменение номинала резистора: 0,1% при наработке 1000 часов.

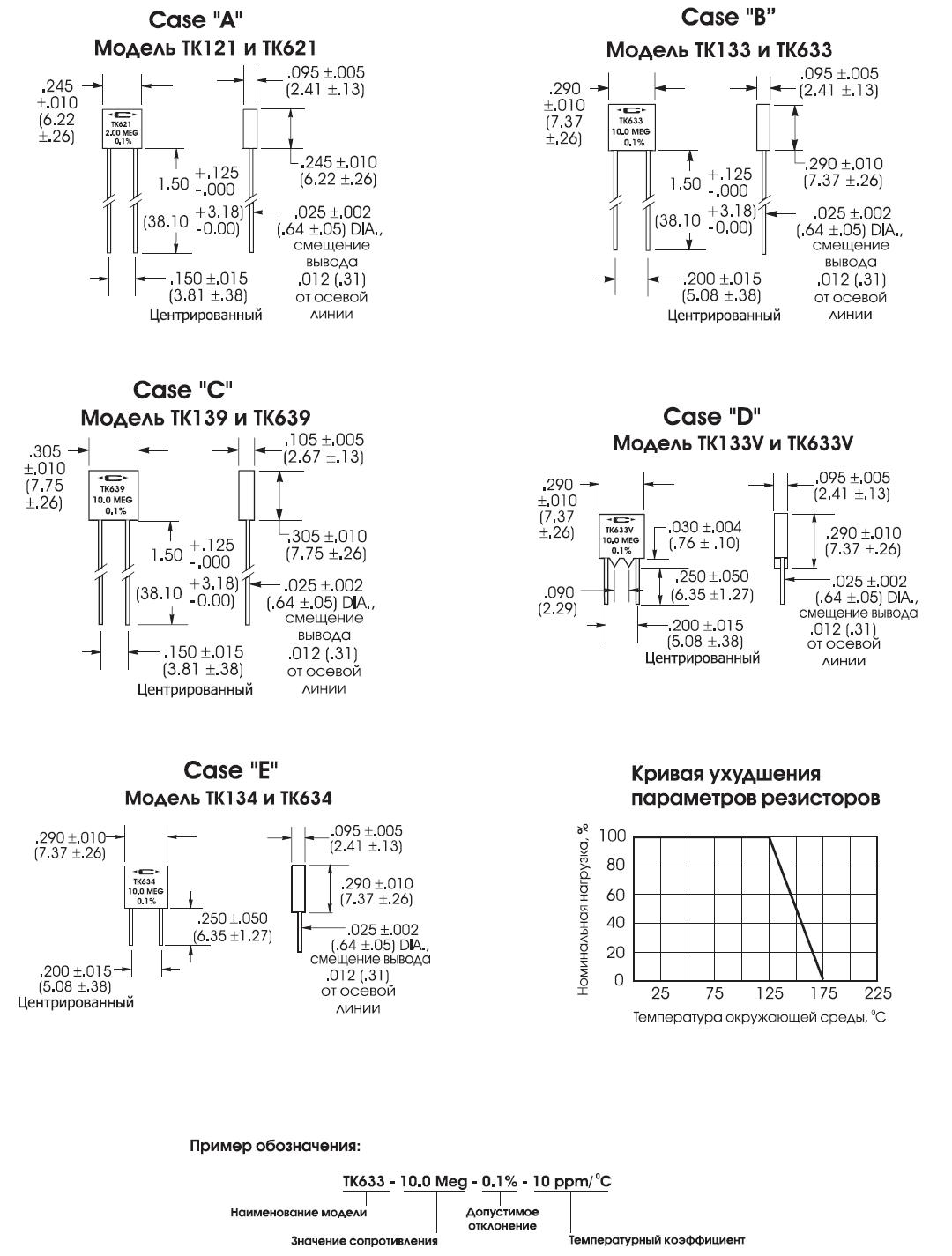

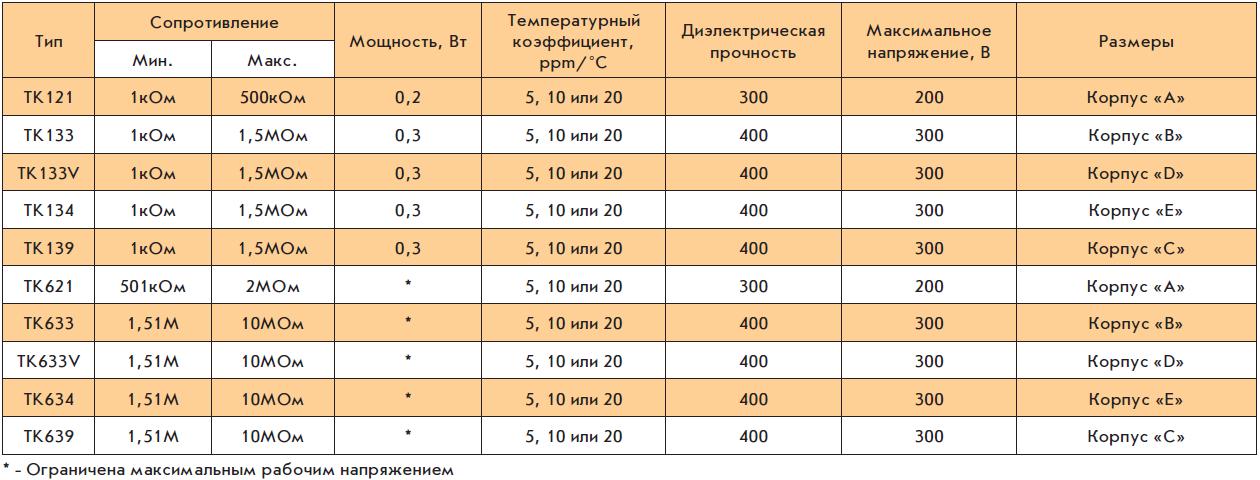

Прецизионные резисторы с радиальными выводами серии TK
Резисторы серии TK с низким температурным коэффициентом предназначены для эксплуатации в жестких условиях окружающей среды.
Основные характеристики резисторов серии TK:
• Низкие температурные коэффициенты 5 ppm/°C, 10 ppm/°C или 20 ppm/°C на всем диапазоне рабочих температур от -55 до +125°C;
• Расширенный диапазон сопротивлений от 1кОм до 10МОм;
• Стандартная погрешность сопротивления ±0.1%;
• Малые габаритные размеры.
Резисторы с низким температурным коэффициентом для лабораторных применений серии TN
Резисторы TN серии специально разработаны для лабораторных применений, в которых необходимы низкий температурный коэффициент и малая погрешность сопротивления.
Основные характеристики резисторов серии TN:
• Низкие температурные коэффициенты 5 ppm/°C, 10 ppm/°C или 20 ppm/°C;
• Повышенная точность, погрешность • сопротивления от 0,025% до ±1%;
• Диапазон сопротивлений – от 1кОм до 1МОм;
• Безиндуктивное исполнение;
• Использование радиальных выводов для экономии площади печатной платы.

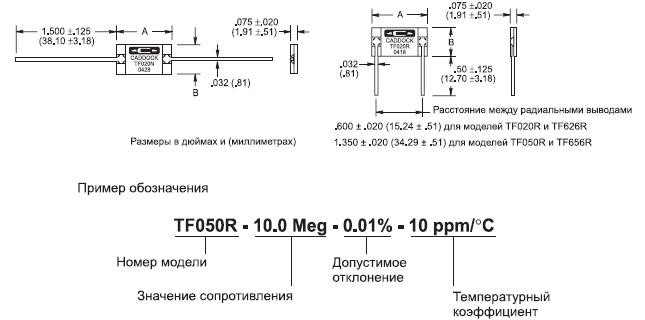

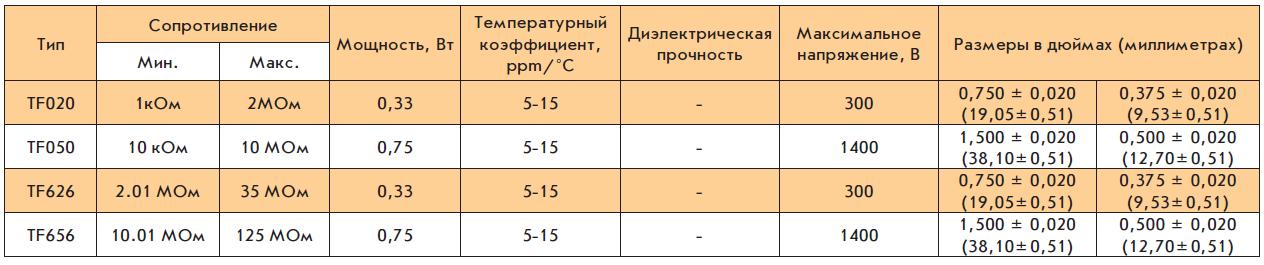

Ультрапрецизионные резисторы с низким температурным коэффициентом серии TF
Основные характеристики ультрапрецизионных резисторов серии TF CADDOCK Electronics:
• Пять стандартных погрешностей сопротивления от 1 до 0,01%;
• Широкий диапазон сопротивлений от 1кОм до 125МОм;
• Низкие температурные коэффициенты: 5 ppm/°C, 10 ppm/°C и 15 ppm/°C;
• Долговременная стабильность рабочих характеристик;
• Изменение параметров не более 0,01% на 1000 часов эксплуатации в рабочем диапазоне;
• Выводы: радиальные и осевые.

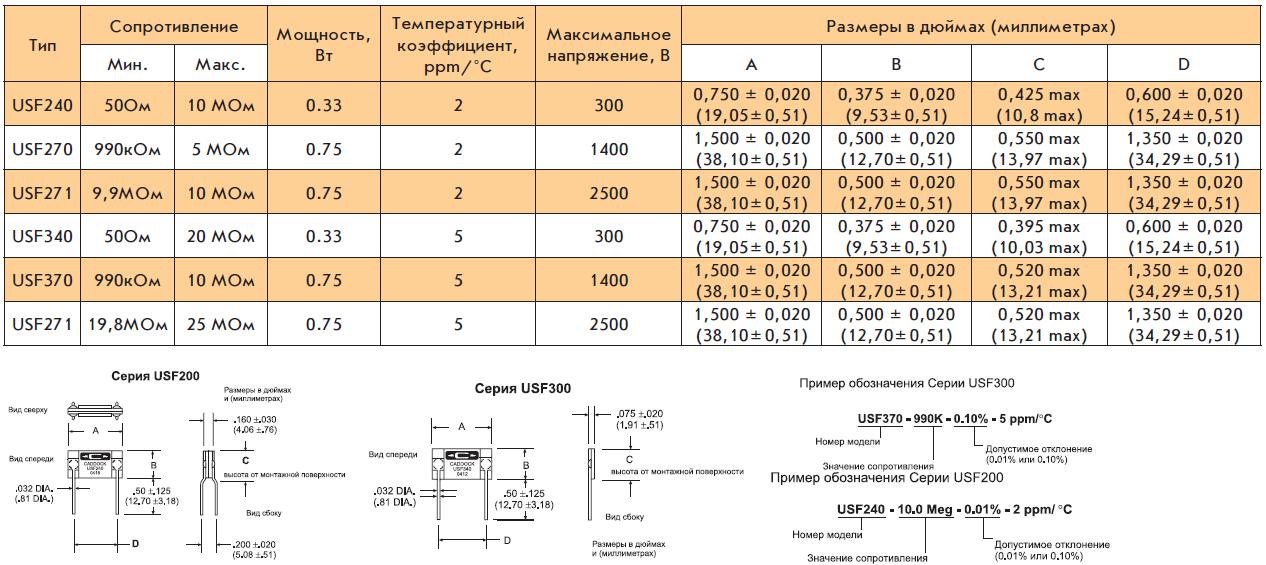

Сверхстабильные пленочные резисторы с низким температурным коэффициентом серии USF
Серии USF 200 и USF 300 включают в свой состав сверхстабильные пленочные резисторы с низким температурным коэффициентом. Предназначены для использования в высококачественных аналоговых устройствах.
Основные характеристики плёночных резисторов серии USF:
• Диапазон сопротивлений от 50Ом до 25МОм;
• Погрешность сопротивления ±0.01% или ±0.10%;
• Максимальное значение температурного коэффициента 5ppm/°C;
• Максимальное рабочее напряжение 2500В.

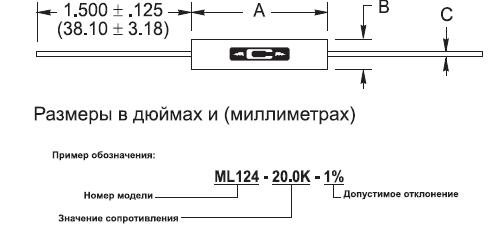

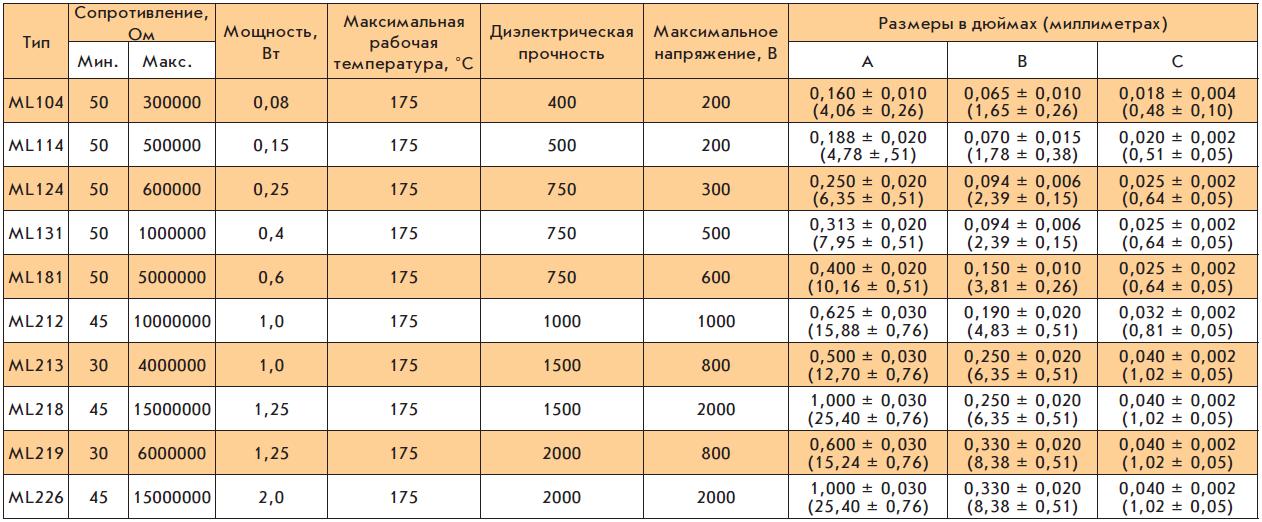

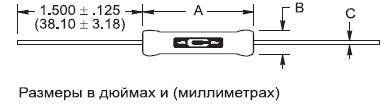

Прецизионные плёночные резисторы серии ML
Резисторы серии ML предназначены для использования в устройствах, разрабатываемых специально для аэрокосмического, военного и высоконадёжного промышленного применений. Резисторы данной серии изготавливаются при использовании проверенной технологии Micronox компании CADDOCK Electronics. Компоненты идеально подходят для применения в приборах и устройствах, где необходима долговременная стабильность характеристик и точность сопротивления около 0,1%.
ПРЕЦИЗИОННЫЕ И УЛЬТРАПРЕЦИЗИОННЫЕ РЕЗИСТОРНЫЕ СБОРКИ

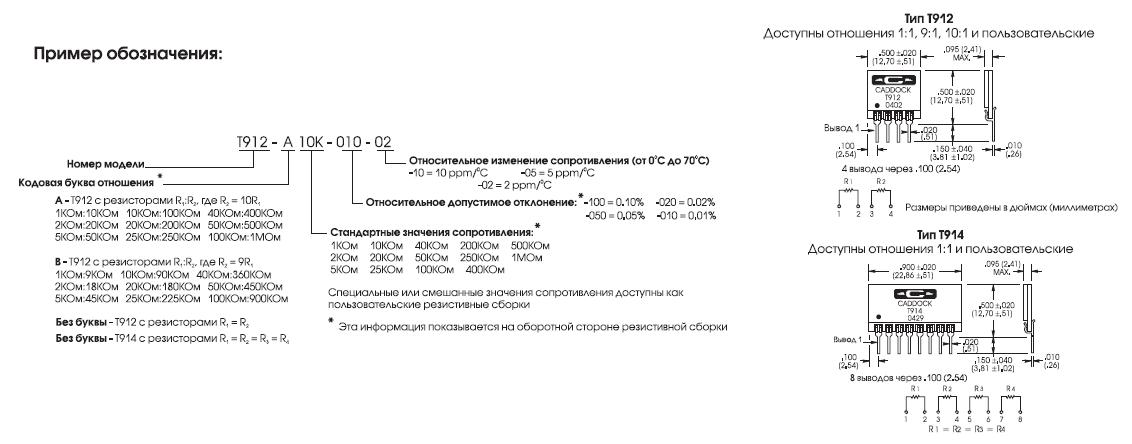

Резисторные сборки серий T912 и T914
Прецизионные резисторные сборки T912 и T914 серий обладают малым значением погрешности и долговременной стабильностью характеристик. Компоненты данных серий предназначены для использования в высокоточных цепях усилителей, схемах опорного напряжения и мостовых схемах. В настоящее время доступны компоненты с 14-ю стандартными значениями сопротивлений от 1кОм до 1МОм.
Основные характериастики резисторных сборок серий T912 и T914:
• Значения погрешностей от 0,1% до 0,01%;
• Значения температурных коэффициентов 10 ppm/°C, 5 ppm/°C или 2 ppm/°C;
• Стабильность значений сопротивлений 0,01% при работе с полной нагрузкой в течение 2000 часов.
Серия T1794 с низким температурным коэффициентом
Точные резисторные сборки с низким температурным коэффициентом T1794 серии в SIP корпусе.
Основные характеристики резисторных сборок серии T1794:
• Диапазон значений сопротивлений: от 500Ом до 50мОм;
• Значение абсолютной погрешности: ±1.0%, ±0.50%, ±0.25%, ±0.20%, ±0.10%, ±0.05% или ±0.025%;
• Температурные коэффициенты: 50 ppm/°C, 25 ppm/°C или15 ppm/°C при рабочих температурах от -40°C до +85°C.
Область применения резисторных сборок серии T1794:
• Делители напряжения;
• Цепи аттенюатора;
• Схемы с дифференциальными входами;
• Преобразователи «ток-напряжение».

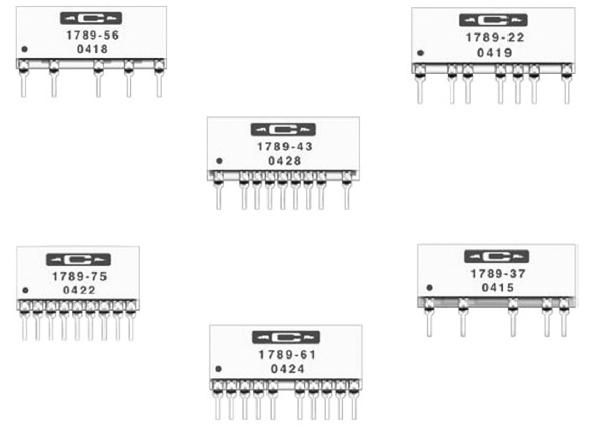

Низкоомная серия 1789 резисторных сборок в SIP-корпусах
Основные характеристики резисторных сборок серии 1789:
• Диапазон значений сопротивлений от 0,5 до 10Ом;
• Значения абсолютной погрешности: ±1.0%, ±0.50%, ±0.25%, ±0.20%, ±0.10% или ±0.05%;
• Абсолютные температурные коэффициенты: 100 ppm/°C, 80 ppm/°C или 50 ppm/°C при рабочих температурах от 0 до +70°C;
• Диапазон значений мощностей от 100мВт до 2Вт;
Компоненты серии 1789 предназначены для работы в:
• Схемах суммирования токов;
• Точных токочувствительных схемах;
• Схемах согласования импедансов.
РЕЗИСТОРНЫЕ СБОРКИ ДЛЯ СОПРЯЖЕНИЯ С ТЕЛЕФОННОЙ ЛИНИЕЙ

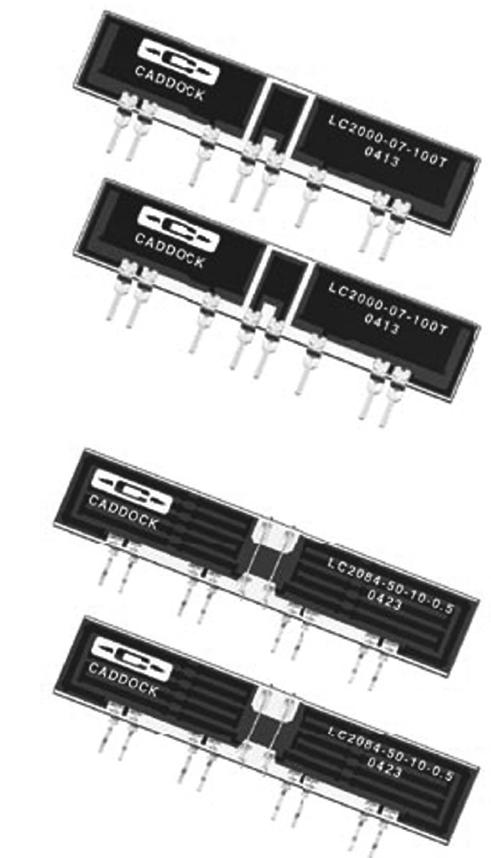

Стандартные и специализированные прецизионные резисторные сборки серии LC2000
Стандартные и специализированные прецизионные резисторные сборки LC2000 серии предназначены для использования в аппаратуре сопряжения телефонных линий. Все компоненты соответствуют требованиям стандартов GR-1089-CORE и ITU-T K.20.
Основные характеристики резисторных сборок серии LC2000:
• Надёжное конструктивное исполнение для защиты телефонных линий от возгораний при использовании рабочих напряжений 120 или 240В;
• Наличие встроенного терморезистора и цепи реле для контроля нагрева компонента и отключения его при опасности повреждения от повышенной температуры;
• Стандартные значения погрешностей: 0.25%, 0.5% или 1.0%;
• Диапазон рабочих температур от -40 до +85°C.
