Компания КВЕСТ – официальный дистрибьютор компании HopeRF – производителя высококачественных микросхем цифровых изоляторов для гальванического разделения каналов передачи цифровых сигналов.
Компания HopeRF предлагает изделия с различной конфигурацией каналов, в различном корпусном исполнении. Широкий диапазон напряжения питания 2,5–5,5 В, высокая скорость передачи данных, достигающая 150 Мбит/с, и малое время задержки сигнала (9 нс) позволяют использовать данные устройства в высокоскоростных системах передачи данных. Собственное энергопотребление не превышает 1,8 мА на каждый канал при скорости 1 Мбит/с.
Принцип работы изоляторов основывается на аналогичном оптрону, где вместо светового потока используется модулированный радиосигнал. Это повысило компактность изделий, снизило влияние на них окружающих температур и питающих напряжений, устройства стали быстрее и энергоэффективнее. Малая мощность сигнала исключает взаимное воздействие каналов друг на друга. Исключено влияние электромагнитных помех и синфазного шума благодаря дифференциальной передаче радиосигнала.
Цифровые изоляторы необходимы там, где требуется надёжная изоляция между цепями с разными уровнями напряжения: для защиты от электромагнитных помех и высоковольтных выбросов, для разделения цепей и защиты различных компонентов электроники, в сетевых устройствах, в т.ч. работающих в условиях высокого уровня электромагнитного шума и др.
Применение изоляторов HopeRF:

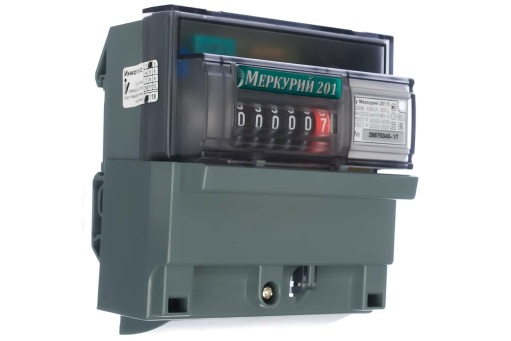

- Счетчики электрической энергии
- Источники вторичного питания с обратной связью
- Инверторные преобразователи
- Промышленная автоматика
- Медицинская техника
- Энергетика
- Автомобильная электроника
- Системы передачи данных и связи и т.д.
|
Цифровые изоляторы |
|||||||||
|
Наименование |
Число каналов |
Конфигурация каналов |
Скорость обмена данными |
Рабочее напряжение |
Напряжение изоляции |
Пиковое напряжение |
CMTI |
Корпус |
|
|
CMT802XNH(L) |
2 |
2/0 |
10Mbps |
2.5-5.5В |
3.75кВ |
5.3кВ |
200кВ/ms |
SOP8 |
|
|
CMT812XNH(L) |
2 |
2/0 |
150Mbps |
2.5-5.5В |
3.75кВ |
5.3кВ |
200кВ/ms |
SOP8 |
|
|
CMT8120WX |
2 |
2/0 |
150Mbps |
2.5-5.5В |
5кВ |
7кВ |
200кВ/ms |
SOW8 |
|
|
CMT8121WX |
2 |
1/1 |
150Mbps |
2.5-5.5В |
5кВ |
7кВ |
200кВ/ms |
SOW8 |
|
|
CMT8122WX |
2 |
1/1 |
150Mbps |
2.5-5.5В |
5кВ |
7кВ |
200кВ/ms |
SOW8 |
|
|
CMT804XNH(L) |
4 |
4/0 |
150Mbps |
2.5-5.5В |
3.75кВ |
5.3кВ |
150кВ/ms |
SOP16 |
|
|
CMT804XWH(L) |
4 |
4/0 |
150Mbps |
2.5-5.5В |
5кВ |
7кВ |
200кВ/ms |
SOW16 |
|
|
CMT826XWH(L) |
6 |
6/0 |
150Mbps |
2.5-5.5В |
5кВ |
10кВ |
250кВ/ms |
SOW16 |
|
|
CMT826XNH(L) |
6 |
6/0 |
150Mbps |
2.5-5.5В |
3.75кВ |
10кВ |
250кВ/ms |
SOP16 |
|
|
Изоляторы интерфейса I2C |
|||||||||
|
Наименование |
Скорость передачи |
Напряжение изоляции |
CMTI |
Класс перенапря- жения |
ESD-рейтинг |
Рабочее напряжение |
Режим |
Корпус |
|
|
CMT810(1)X |
2МГц |
3.75кВ/5кВ |
150кВ/ms |
7кВ(пик.) |
8кВ |
2.5-5.5В |
двунаправленный (однонаправленный) |
SOP8 |
|
|
Изоляторы интерфейса CAN |
|||||||||
|
Наименование |
Скорость передачи |
Напряжение изоляции |
CMTI |
Класс перенапря- жения |
ESD-рейтинг |
Рабочее напряжение |
Режим |
Корпус |
|
|
CMT1050X |
1МГц |
5кВ |
150кВ/ms |
8кВ(пик.) |
8кВ |
2.5-5.5В |
|
SOW8 |
|
|
CMT1042X |
5МГц |
5кВ |
150кВ/ms |
8кВ(пик.) |
8кВ |
2.5-5.5В |
|
||
|
CMT1052W |
5МГц |
5кВ |
150кВ/ms |
8кВ(пик.) |
8кВ |
2.5-5.5В |
|
||
|
Изоляторы интерфейса RS-485 |
|||||||||
|
Наименование |
Скорость передачи |
Напряжение изоляции |
CMTI |
Класс перенапря- жения |
ESD-рейтинг |
Рабочее напряжение |
Режим |
Корпус |
|
|
CMT83086 |
16МГц |
5кВ |
150кВ/ms |
10кВ(пик.) |
8кВ |
2.5-5.5В |
дуплекс |
SOW16 |
|
|
CMT83085 |
12МГц |
5кВ |
150кВ/ms |
10кВ(пик.) |
8кВ |
2.5-5.5В |
полудуплекс |
||
ВНИМАНИЕ! Предоставляются образцы микросхем для макетирования и проверки заявленных параметров. Оказывается поддержка разработчикам печатных плат.
