Компания Payton (www.paytongroup.com) создала новую уникальную технологию Planetics по разработке и производству планарных трансформаторов. Она предлагает широкий диапазон продукции, которая удовлетворяет всем требованиям клиентов и соответствует международным стандартам для разнообразных применений.
Технологии Planetics предлагают новое представление о магнитных компонентах при разработке высокочастотных импульсных источников питания с высоким КПД. Использование этой технологии позволяет значительно уменьшить размеры и вес магнитных компонентов, одновременно повышая КПД и мощность, что позволяет сократить время, затрачиваемое на разработку и уменьшить стоимость готовой продукции.
Продукция компании Payton:
• Заказные планарные трансформаторы и дроссели;
• Типовые планарные трансформаторы на заданную мощность;
• Дроссели для подавления синфазных помех;
• Мощные индуктивности для поверхностного монтажа.
Основные преимущества планарных электромагнитных устройств:
• Работа в частотном диапазоне от 20кГц до 3МГц;
• Малые размеры и вес;
• Высокий КПД порядка 97–99%;
• Небольшая индуктивность рассеивания (менее чем 0.2% для неброневого сердечника с зазором);
• Минимальные электромагнитные помехи;
• Рабочий температурный диапазон от -40 до +130°С;
• Диапазон мощности одного устройства от 5Вт до 25кВт;
• Изоляция между первичной и вторичной обмотками 4кВ;
• Магнитная вязкость и допустимое расстояние между первичным и вторичным витком составляет 6–16мм;
• Возможны все топологии для импульсных источников питания.
В зависимости от схемы подключения планарные элементы используются как трансформаторы или как катушки индуктивности.
ПЛАНАРНЫЕ ТРАНСФОРМАТОРЫ И КАТУШКИ ИНДУКТИВНОСТИ PAYTON, ВЫПУСКАЕМЫЕ ПОД ЗАКАЗ
Payton производит широкую номенклатуру планарных трансформаторов мощностью от 5 Вт до 20 кВт. Трансформаторы Payton, обладая небольшими размерами, способны работать на больших мощностях и обеспечивают хорошие тепловые характеристики.
Основные характеристики заказных планарных трансформаторов Payton:
• высокая мощность при небольших габаритных размерах (от 10Вт до 20кВт);
• низкая индуктивность рассеяния;
• большая мощность при малых размерах - планарные трансформаторы включают, как правило, от одной до семи обмоток;
• малый разброс параметров при серийном производстве устройств;
• очень низкий уровень электромагнитных помех;
• малые габариты и вес.
Область применения заказных планарных трансформаторов Payton:
• телекоммуникационное оборудование;
• источники питания;
• AC/DC и DC/DC-преобразователи;
• сварочные аппараты;
• системы индукционного нагрева.

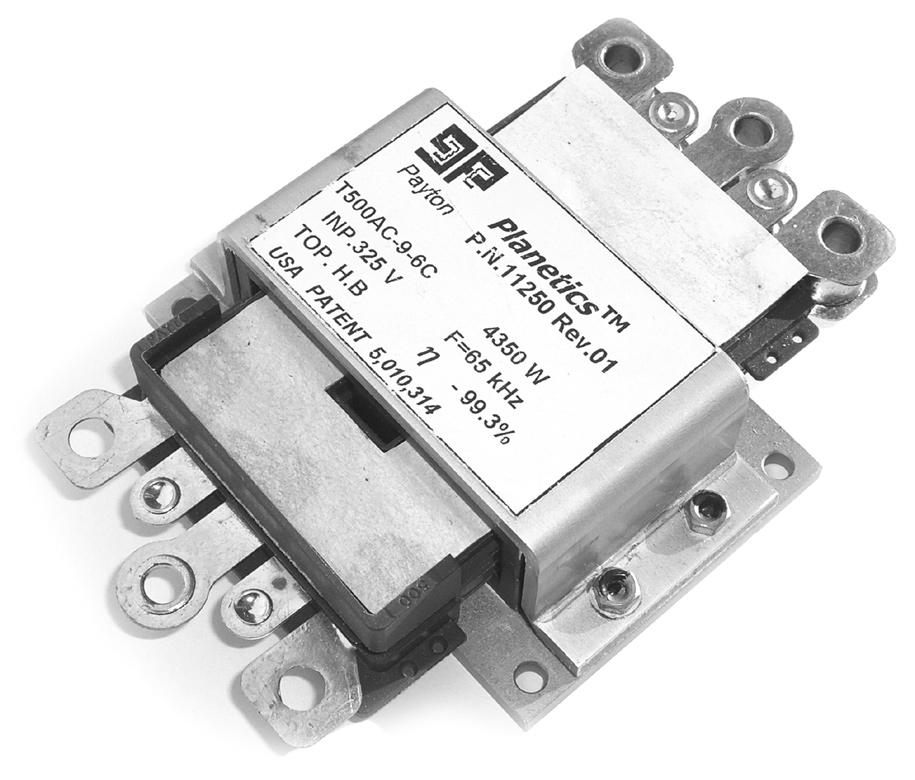

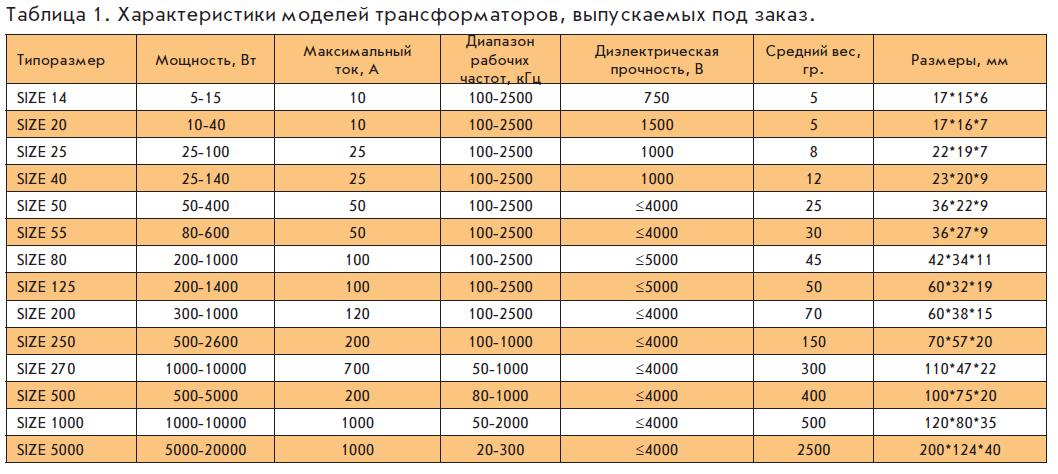

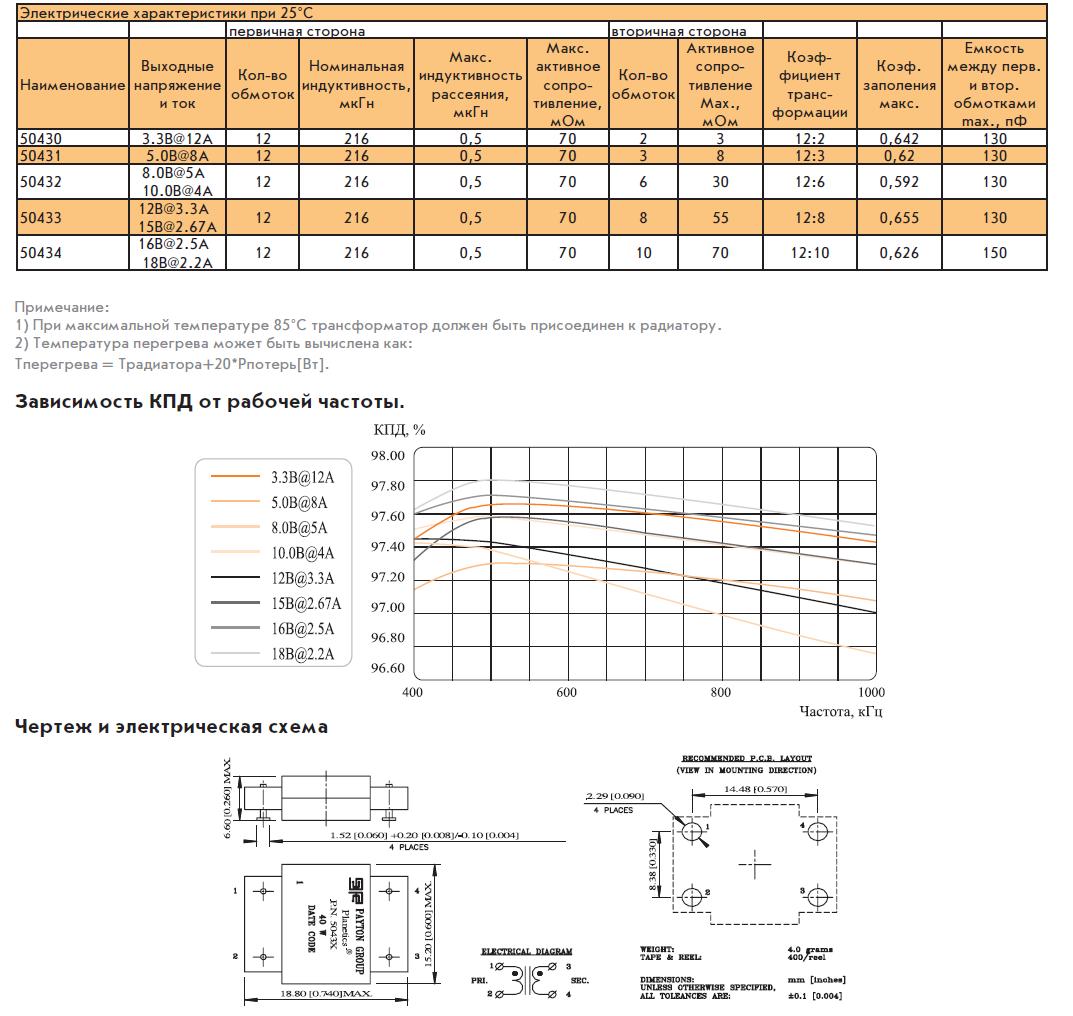

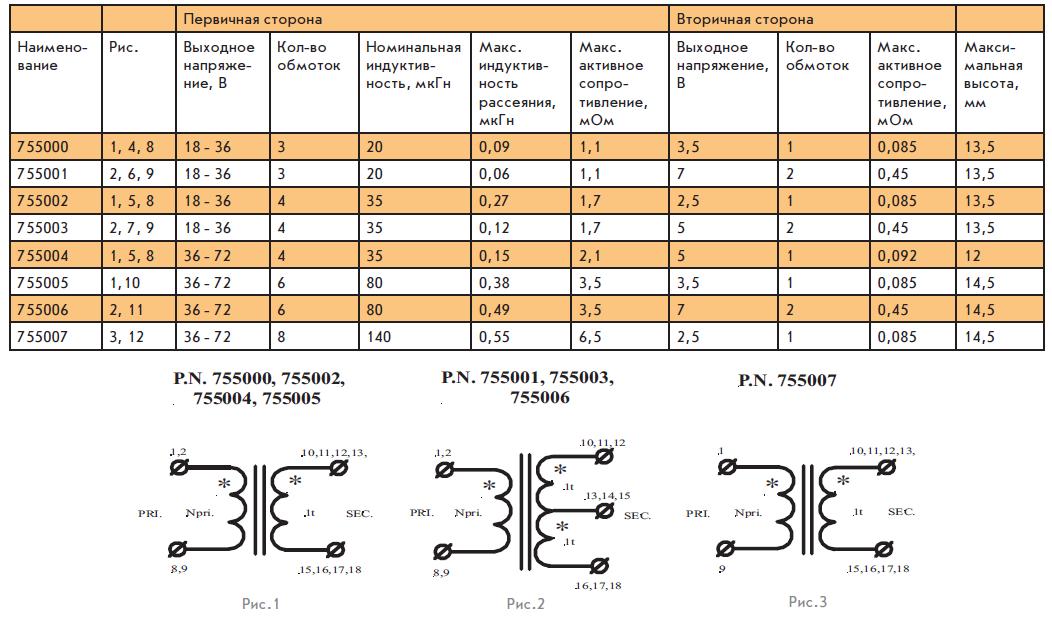

Подробные характеристики заказных планарных трансформаторов Payton представлены в таблице 1.

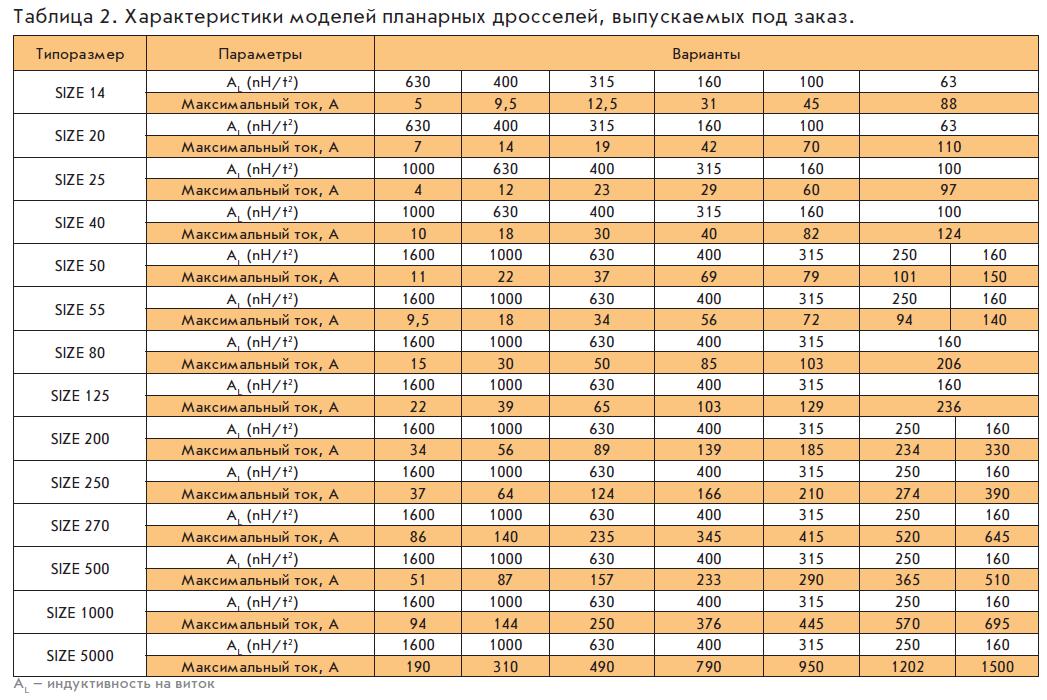

Компания Payton также производит широкую номенклатуру катушек индуктивностей, собираемых по планарной технологии. Дроссели Payton, как и трансформаторы, при небольших размерах обеспечивают значительную мощность. Подробные характеристики планарных дросселей представлены в таблице 2.
ПЛАНАРНЫЕ ТРАНСФОРМАТОРЫ PAYTON МОЩНОСТЬЮ ДО 40ВТ

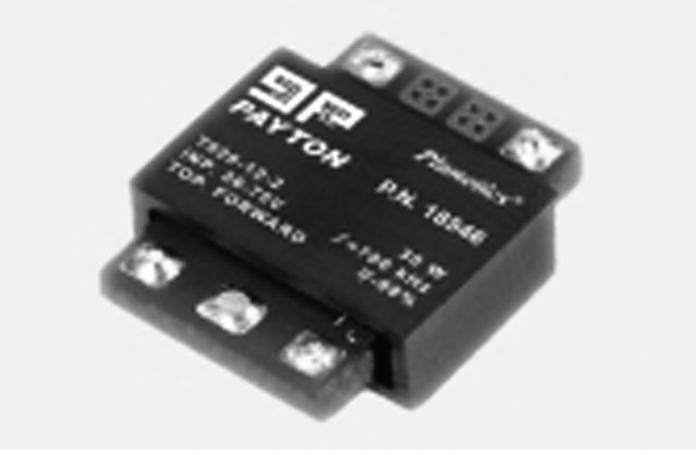

Основные характеристики планарных трансформаторов мощностью до 40Вт:
• Напряжение первичной обмотки: 36-75 В;
• Диапазон рабочих частот: 400-1000 кГц;
• Электрическая прочность изоляции между первичной и вторичной обмотками: 1800В постоянного тока;
• Диапазон рабочих температур от -40 до +85°C;
• Размеры: 18.8×15.2×6.60мм;
• Вес 4г.
ПЛАНАРНЫЕ ТРАНСФОРМАТОРЫ PAYTON МОЩНОСТЬЮ ДО 100ВТ

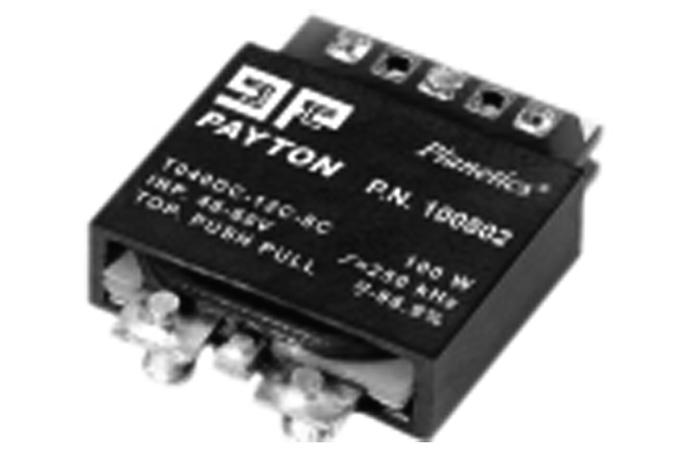

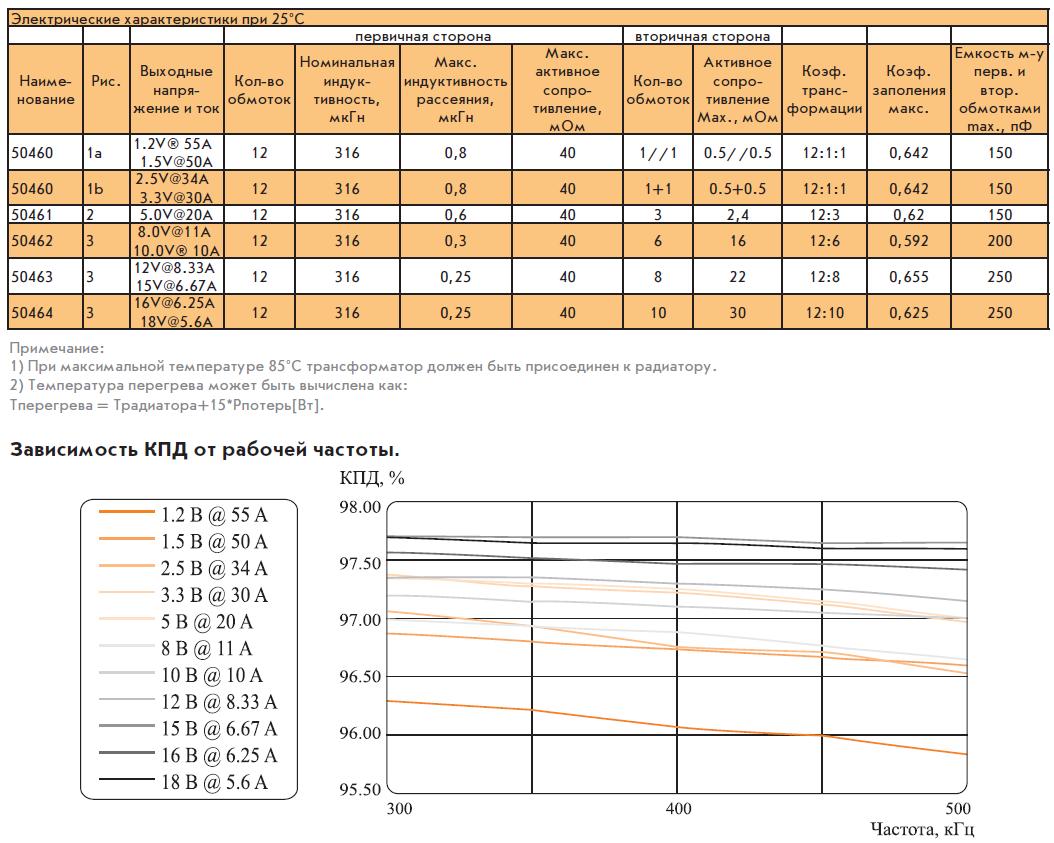

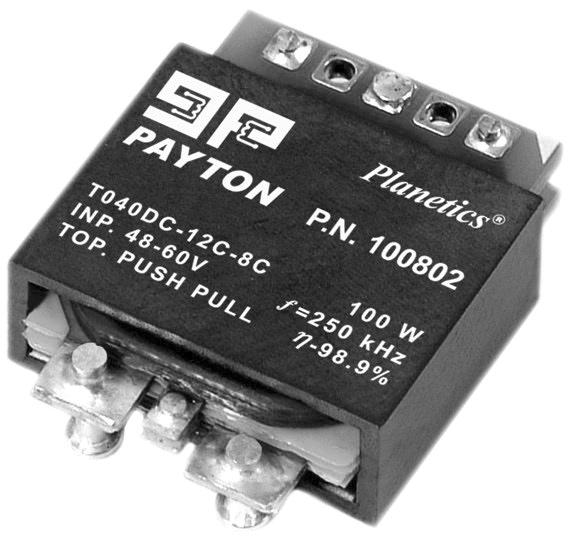

Основные характеристики планарных трансформаторов мощностью до 100Вт:
• Диапазон рабочих частот: 300-500 кГц.
• Электрическая прочность изоляции между первичной и вторичной обмотками: 1800В постоянного тока.
• Диапазон рабочих температур от -40 до +85°C.

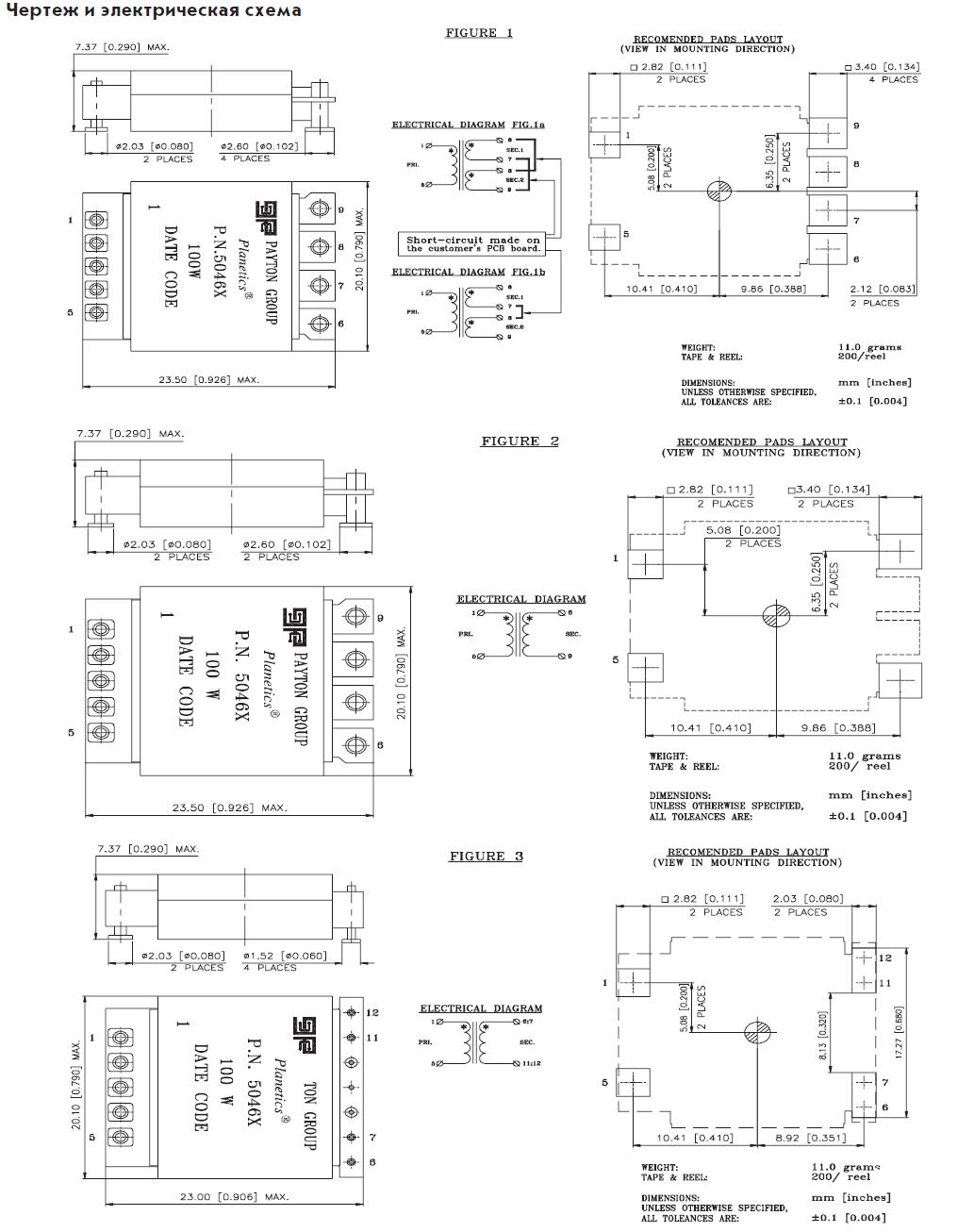

• Размеры 23.5мм×20.1мм×7.37мм.
• Вес 11г.

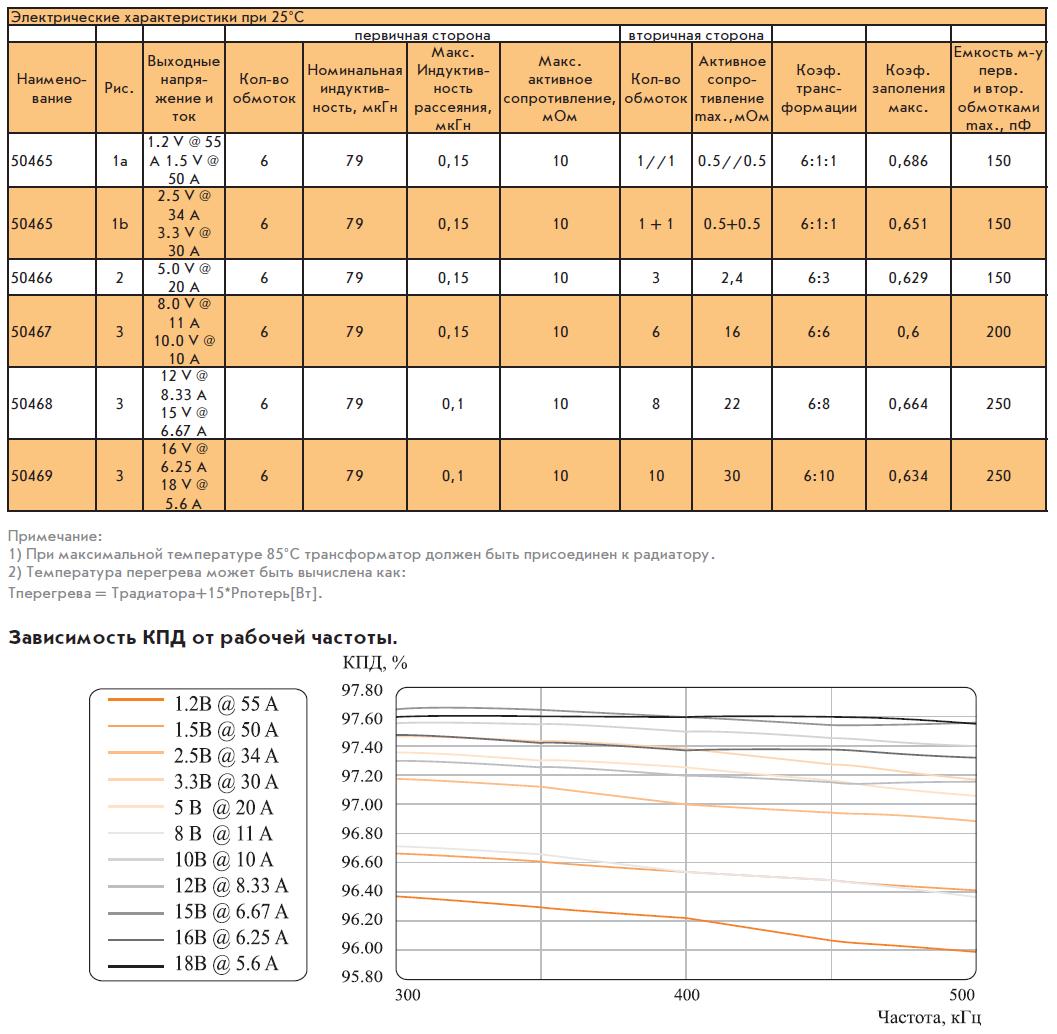

Планарные трансформаторы на напряжение первичной обмотки 18...36В
Планарные трансформаторы на напряжение первичной обмотки 36...75В

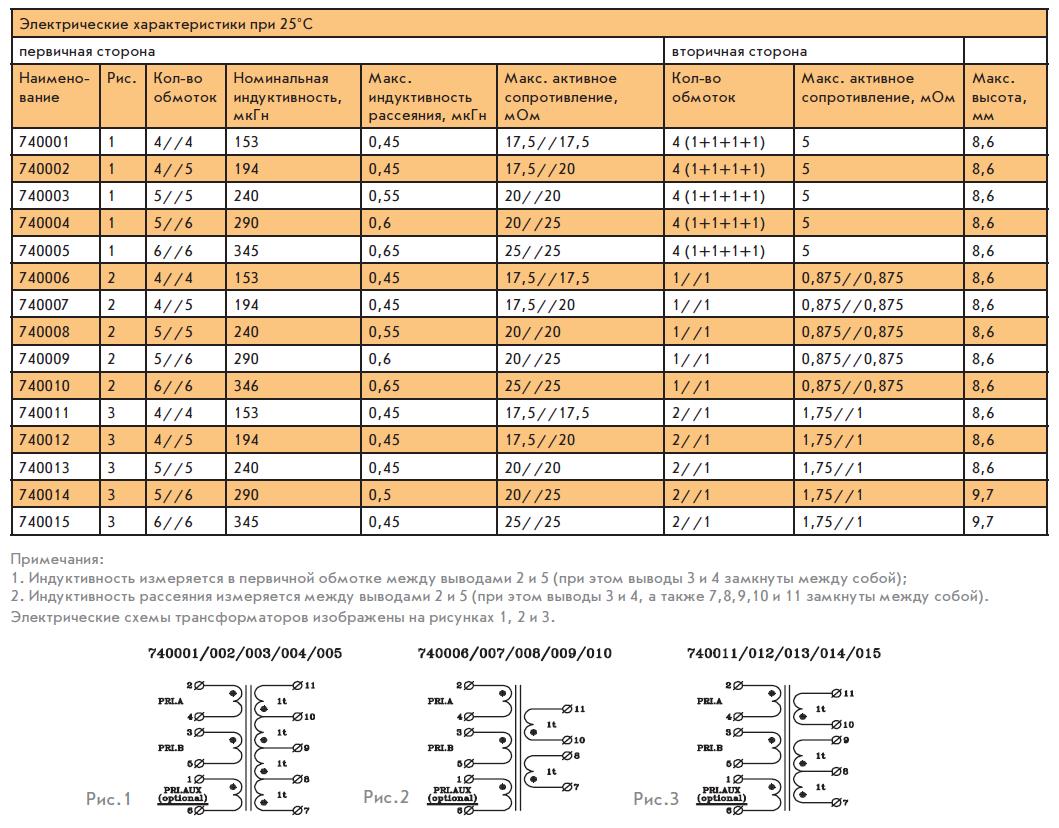

ПЛАНАРНЫЕ ТРАНСФОРМАТОРЫ PAYTON МОЩНОСТЬЮ ДО 140ВТ

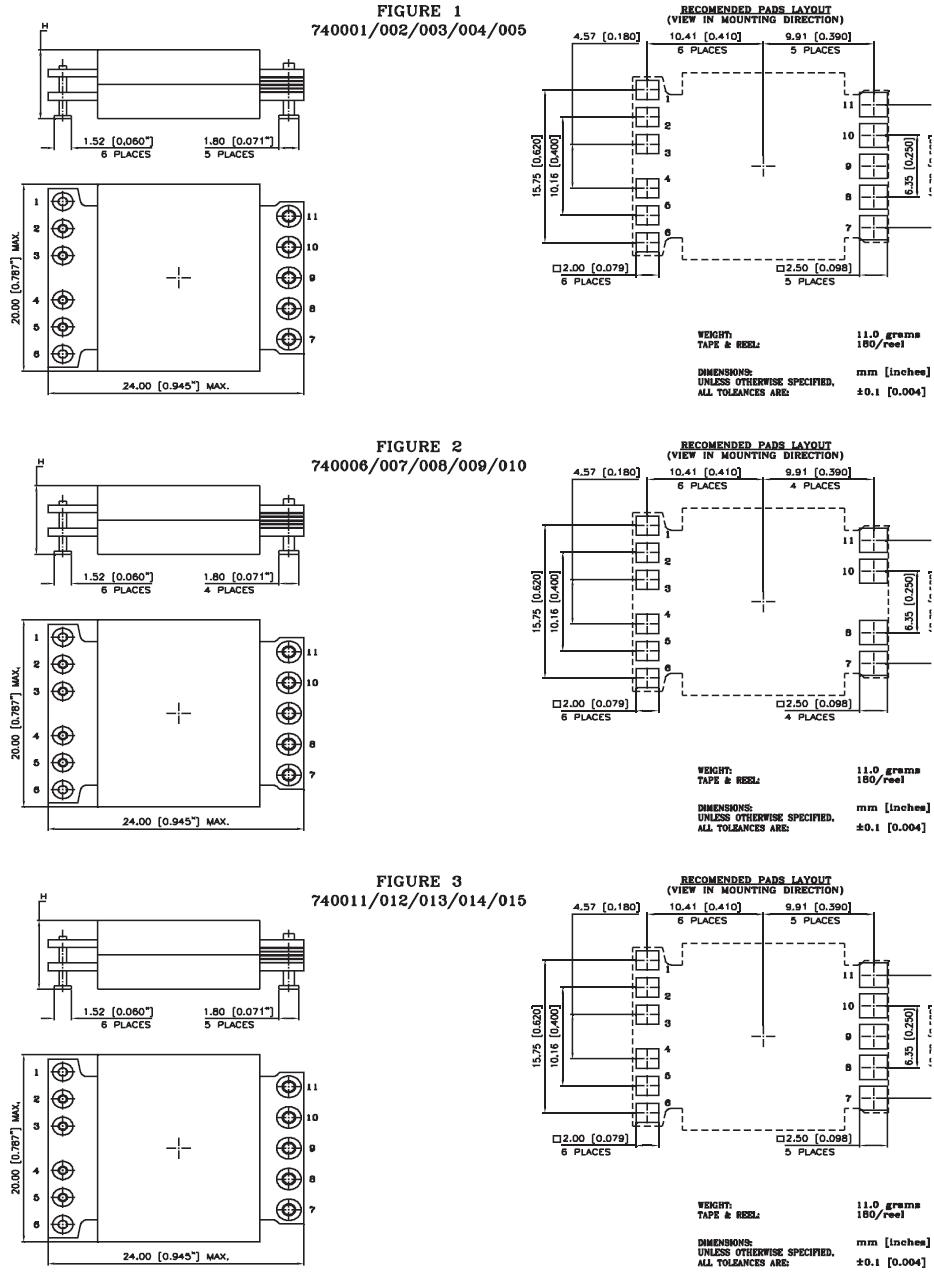

Основные характеристики планарных трансформаторогв Payton мощностью до 140Вт:
• Выходная мощность: до 140Вт;
• Низкая индуктивность рассеяния;
• Высота: 8,6мм (9,7мм максимум);
• Габаритные размеры: 24,0x20,0мм (максимум);
• Диапазон рабочих частот от 200 до 700кГц;
• Очень низкий уровень электромагнитных помех;
• Электрическая прочность изоляции между первичной и вторичной обмотками, а также сердечником: 1750В постоянного тока;
• Диапазон рабочих температур: от -40 до +125°С;
• Малый вес;
• Малый разброс параметров при серийном производстве устройств.
ПЛАНАРНЫЕ ТРАНСФОРМАТОРЫ PAYTON МОЩНОСТЬЮ ДО 350ВТ

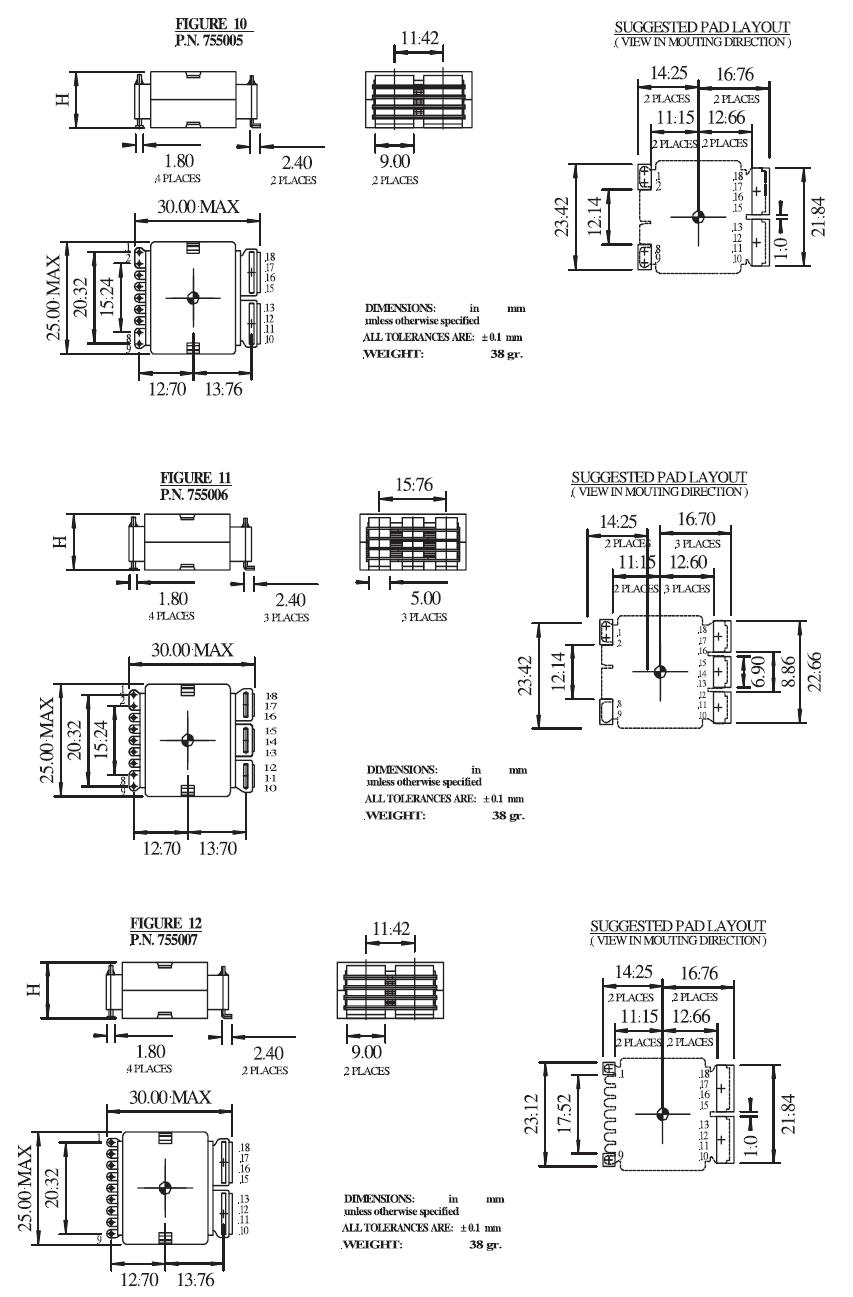

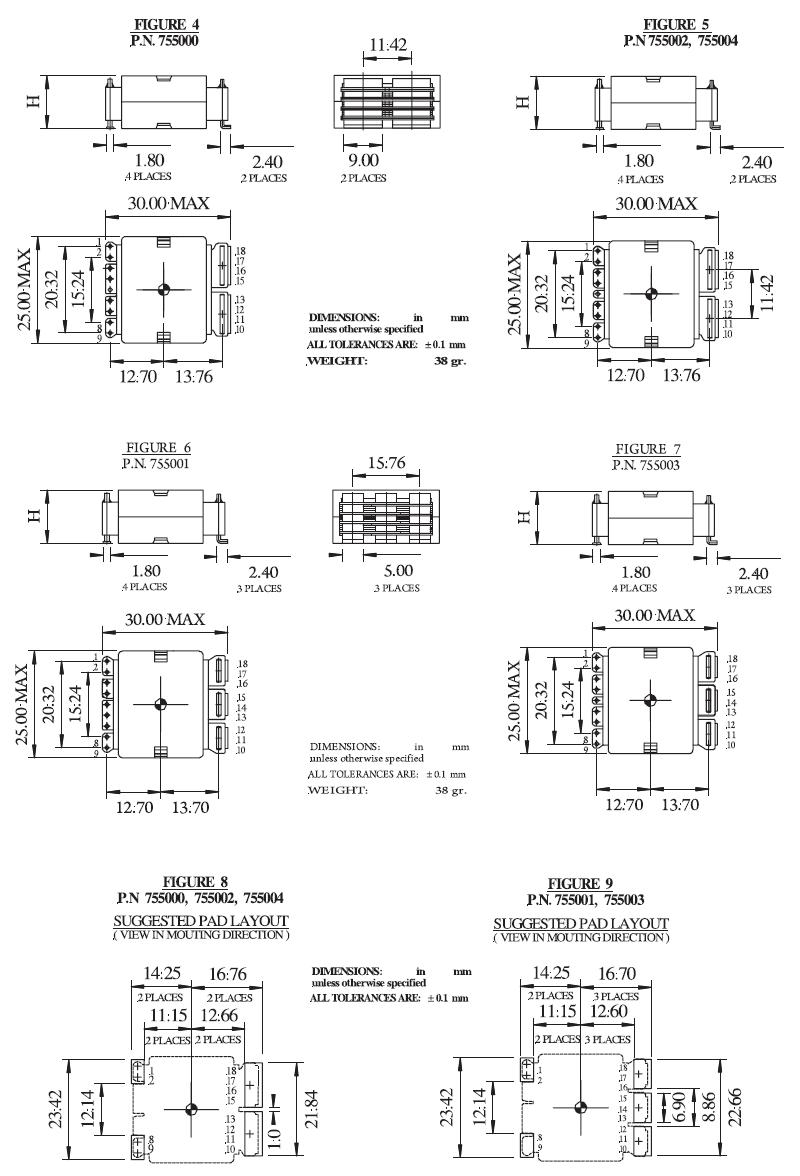

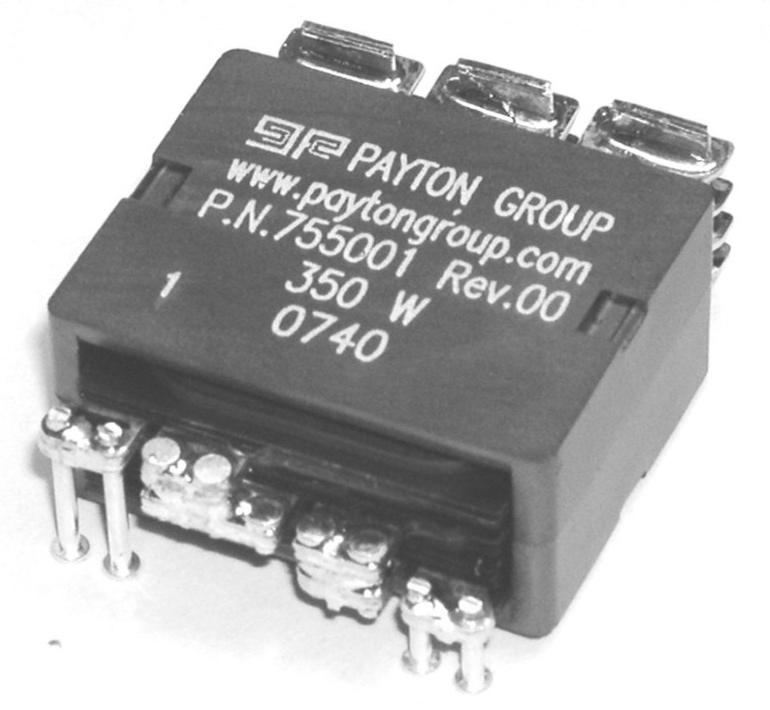

Основные характеристики планарных трансформаторов Payton мощностью до 350Вт:
• Выходная мощность: до 350Вт;
• Низкая индуктивность рассеяния;
• Высота: 12мм (14,5мм максимум);
• Габаритные размеры: 30,0x25,0мм (максимум);
• Диапазон рабочих частот от 200 до 400кГц;
• Очень низкий уровень электромагнитных помех;
• Электрическая прочность изоляции между первичной и вторичной обмотками, а также сердечником: 1500В постоянного тока;
• Диапазон рабочих температур от -40 до +125°С;
• Малый вес;
• Незначительный разброс параметров при серийном производстве устройств.
По вопросам технических консультаций и приобретения планарных трансформаторов, дросселей и индукторов Payton обращайтесь в Компанию КВЕСТ.
