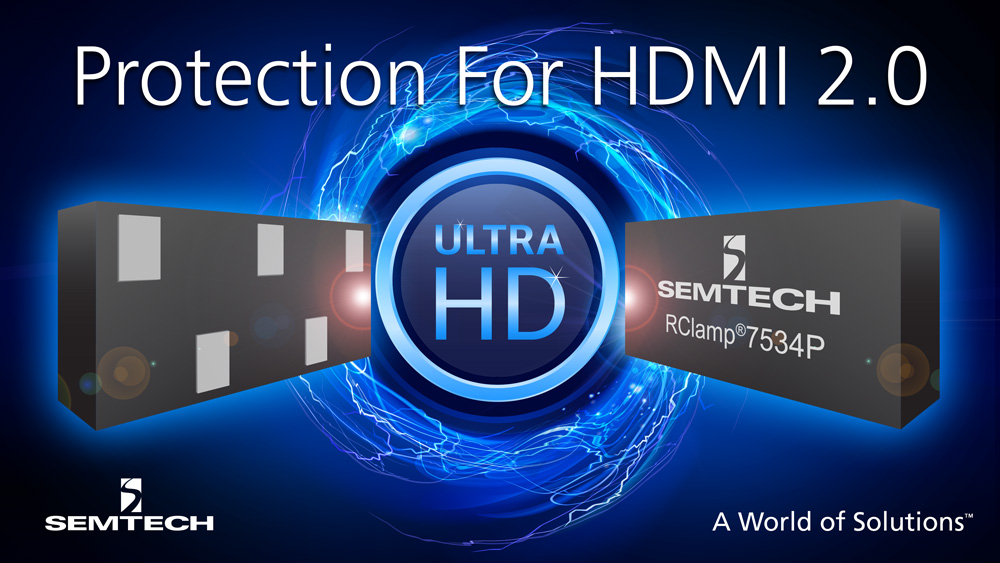

Semtech Corporation представила 4-х канальный подавитель переходных процессов RClamp7534P, разработанный для защиты высокоскоростных интерфейсов стандарта HDMI 2.0.
Представленный компонент предназначен для быстрорастущего рынка устройств Ultra HD (4K2K), использующих интерфейс HDMI 2.0. В частности, RClamp7534P разработан с учётом обеспечения выполнения требований к целостности сигналов интерфейса HDMI 2.0, а также осуществления надёжной электростатической защиты ИС данного интерфейса.
Традиционно супрессоры для получения высокой эффективности ограничения переходных процессов использовали большую электрическую ёмкость. Однако в устройствах следующего поколения, таких как HDMI 2.0, низкая ёмкость компонентов защиты является ключевым параметром, обеспечивающим требуемый уровень целостности сигналов и минимизирующий битовые ошибки. Типовая ёмкость супрессора RClamp7534P равна 0.19 пФ (линия данных относительно земли), также компонент обладает повышенным уровнем стойкости к электростатическим разрядам (±25 кВ воздушный разряд, ±20 кВ разряд по проводнику).
Корпус RClamp7534P выполнен в формате выводов "по-потоку" данных, что позволяет на 20% уменьшить площадь печатной платы по сравнению с традиционными 4-х линейными супрессорами, что важно для использования компонента в ограниченных в объёме разработках.
Основные особенности супрессора RClamp7534P компании Semtech:
• Защита от переходных процессов для высокоскоростных линий данных в соответствии с:
- IEC 61000-4-2: ±25 кВ (воздух), ±20 кВ (контакт);
- IEC 61000-4-4: 40 А (5/50 нс);
- IEC 61000-4-5: 4 А (8/20 мкс);
• Рабочее напряжение защиты: 5 В
• Крайне низкая ёмкость: 0.19 пФ (линия-к-земле)
• Защита 4-х линий ввода/вывода
• Корпус: 2.0 x 1.0 мм с расположением выводов "по-потоку"
• Бессвинцовая технология, соответствие требованиям RoHS/WEEE.
