Для систем медицинской диагностики и промышленной рентгеноскопии представлены высоковольтные кабельные розетки (реceptacle) 3-pin CA1, предназначенные для работы в составе высоковольтных кабелей рентгеновских аппаратов.

Электрические характеристики

Разъём обеспечивает номинальное напряжение между штырём и фланцем 75 кВ постоянного тока, испытательное напряжение — 94 кВ DC в течение 15 минут. Межштирьевое напряжение — 4,3 кВ AC действующего значения, испытательное — 6 кВ AC в течение 15 минут. Такие параметры гарантируют запас электрической прочности, достаточный для работы в импульсных и непрерывных режимах высоковольтных генераторов.

Изоляционные материалы

Корпус выполнен из термопластика с высокой огнестойкостью, удельным объёмным сопротивлением изоляции не менее 1015 Ом·м и рабочей температурой до 130oC. Это обеспечивает стабильность изоляционных свойств при нагреве в процессе длительной эксплуатации и снижает риск поверхностных перекрытий в условиях повышенной влажности.

Конструктивная гибкость

Изделие поставляется с опциональными элементами механической адаптации под конкретные условия монтажа:

  • латунное упорное кольцо - для фиксации кабеля и разгрузки контактной группы от механических натяжений;
  • О-образное резиновое кольцо - для масляного уплотнения при использовании в трансформаторном масле (баки высоковольтных блоков);
  • фланец из латуни с никелевым покрытием - для коррозионной стойкости и улучшения электрического контакта с заземлённым шасси.

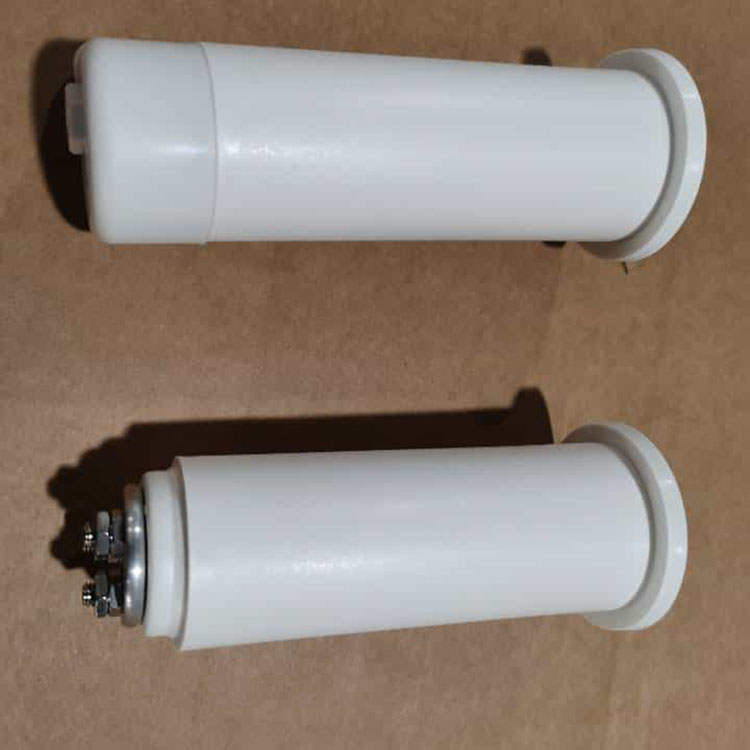

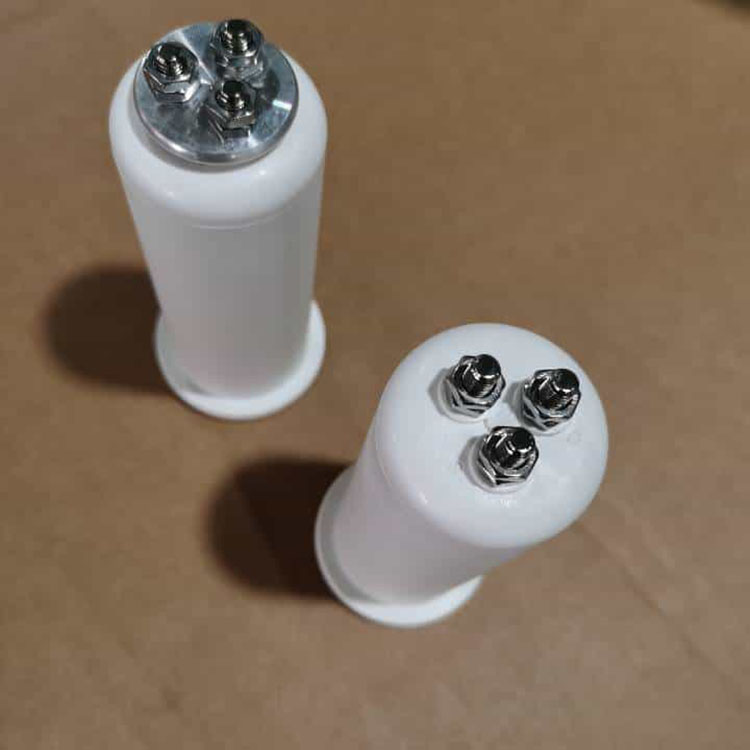

CA1-21 CA1-41



Нормативная база

Разъёмы соответствуют требованиям GB/T10151-2008 «Медицинское диагностическое рентгеновское оборудование — Технические условия на штекеры и розетки высоковольтных кабелей», что подтверждает их пригодность для использования в сертифицируемой медицинской технике.

Области применения

Компоненты ориентированы на применение в высоковольтных цепях рентгеновских труб: кабельные сборки между генератором и излучателем, разъёмные соединения в системах замены кабелей без перепайки высоковольтных выводов, а также в испытательных стендах и ремонтных комплектах. Конструкция рассчитана на многократные соединения/разъединения с сохранением электрических параметров.

Предлагаем образцы и оказываем комплексную техническую поддержку.
